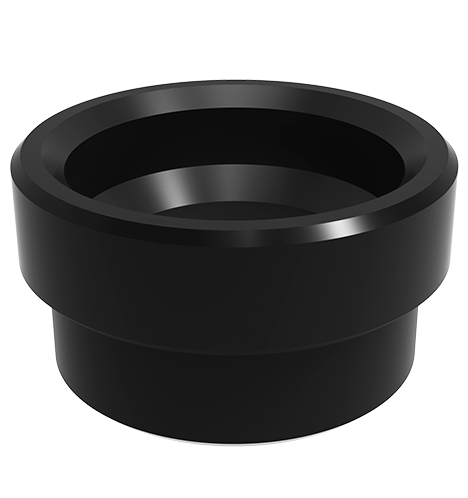

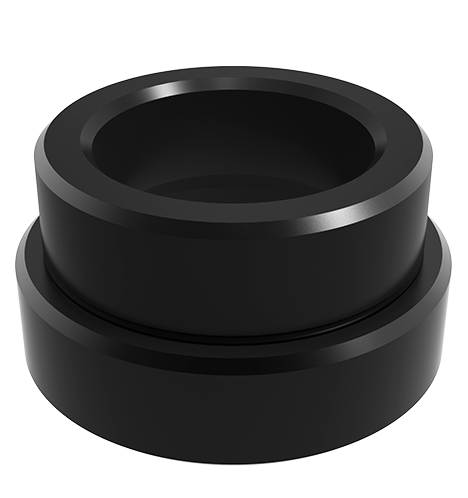

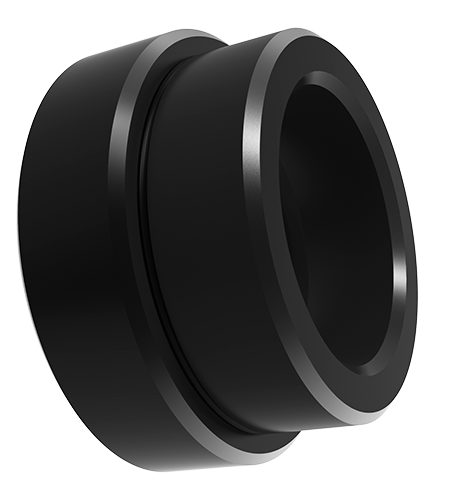

Visina mu je 12,1 mm, a težina 20g. Tijelo mu je ugašeno i temperirani film ferosoferričnog oksida.
Njegova ponavljajuća točnost pozicioniranja ＜ ± 0,013 mm.
Položaj rukav u stavite u ploču sklopke stezaljke, surađujući s loptom i rukav za prihvaćanje.
p.s. Točnost ponavljanja pozicioniranja ovisi o pozicioniranju rukava. Kada koristite dvije rukave za pozicioniranje prve razine, ako je središnji do središnjeg razmaka dviju rupa unutar raspona tolerancije od ± 0,005 mm, tada se ponavljajuća točnost pozicioniranja može zadržati unutar ± 0,013mm.
Tijelo: Ugašeni i temperirani film ferosoferričnog oksida.
| Broj dimenzije | Ød1 | Ød2 | Ød3 | Ød4 | H | H1 | Težina (g) |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |
| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| JT3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| Broj dimenzije | Øm | NA | Debljina kompozitne ploče H (minimalno) | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
