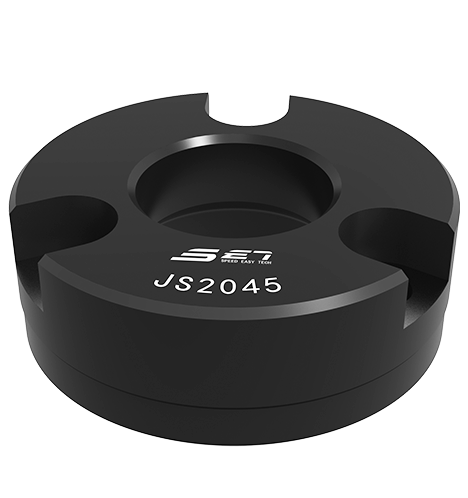

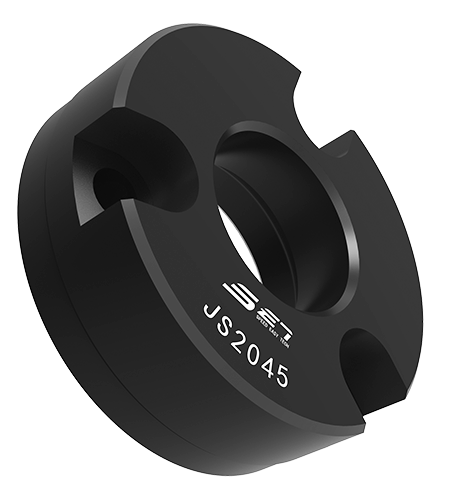

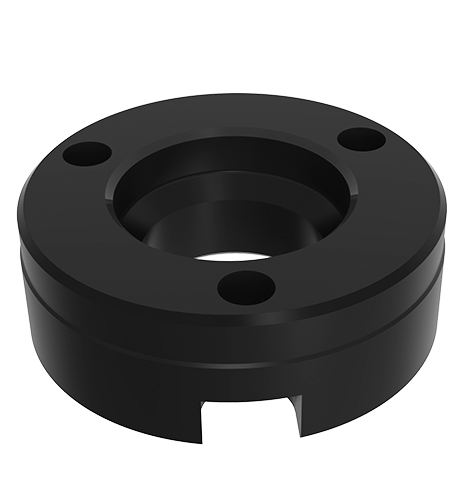

Visina mu je 11,56 mm, a težina 60g. Tijelo mu je ugašeno i temperirani film ferosoferričnog oksida.
Njegova ponavljajuća točnost pozicioniranja ＜ ± 0,013 mm.
Položaj rukav u stavite u ploču sklopke stezaljke, surađujući s loptom i rukav za prihvaćanje.
p.s. Točnost ponavljanja pozicioniranja ovisi o pozicioniranju rukava. Kada koristite dvije rukave za pozicioniranje prve razine, ako je središnji do središnjeg razmaka dviju rupa unutar raspona tolerancije od ± 0,005 mm, tada se ponavljajuća točnost pozicioniranja može zadržati unutar ± 0,013mm.
Tijelo: Ugašeni i temperirani film ferosoferričnog oksida.
| Broj dimenzije | Ød1 | Ød2 | Ød3 | Ød4 | H | H1 | M | NA | Težina (g) |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 16 | 4.5 | 20.65 | 11.56 | 4.6 | 7.6 | 29 | 60 |
| JS2045 | 45 | 20 | 5.4 | 24.77 | 15.8 | 6.2 | 9.5 | 35 | 140 |
| JS2555 | 55 | 25 | 6.4 | 30.35 | 19.94 | 7.3 | 11 | 42 | 200 |
| JS3060 | 60 | 30 | 6.4 | 36.2 | 21.77 | 7.3 | 11 | 48 | 305 |
| Broj dimenzije | Ød1 | Ød2 | Ød3 | Ød4 | Debljina kompozitne ploče H (minimalno) | H1 | H2 | H3 | M |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 21 | 14.5 | 37 | 20 | 11.91 | 3 | 20 | M4*7 |
| JS2045 | 45 | 21 | 17.5 | 45 | 25 | 16.21 | 3 | 25 | M5*9 |
| JS2555 | 55 | 25.5 | 21 | 55 | 25 | 20.32 | 3 | 25 | M6*10 |
| JS3060 | 60 | 30.5 | 24 | 60 | 30 | 22.15 | 3 | 30 | M6*11 |
