Ima očvršćivanje obrade površine.
Visina mu je 37,6 mm, a težina 20g.
Može ograničiti stupnjeve slobode u smjeru x i smjera y.

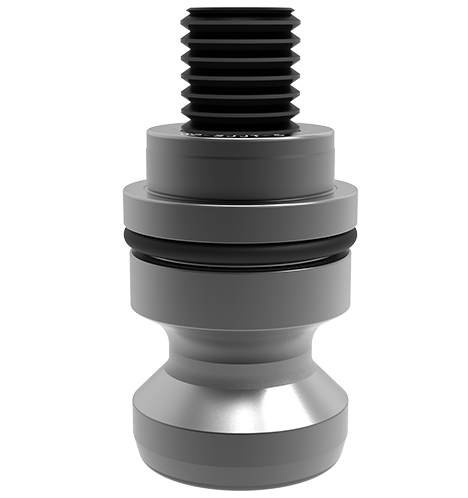

To je poseban pin od 52 mm ručne osnovne ploče
Njegov je zahtjev za točnost visok. Ima očvršćivanje obrade površine;
To je poseban pin od 52 mm ručne osnovne ploče.
Ovaj pin za pozicioniranje može ograničiti stupnjeve slobode X smjera i Y smjera;
| Broj dimenzije | Podudarni lokator | A | B | C | D | E | F | G | H (H6) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SJJT-52 | 52 mm ručna osnovna ploča | 5 | 19.6 | Sw6 | 15.2 | 16 | 12 | M8 | 13 | 0.028 |
| SJJT-96 | 96 mm ručna osnovna ploča | 5 | 24 | Sw6 | 19 | 20 | 16 | M10 | 15 | 0.045 |
