Ima očvršćivanje obrade površine.
Njegova visina je 33,5 mm, a težina 20g.

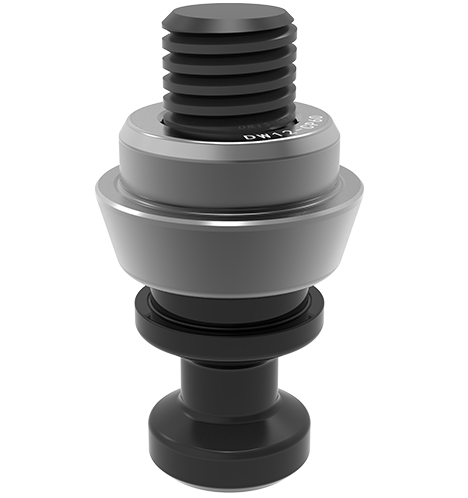

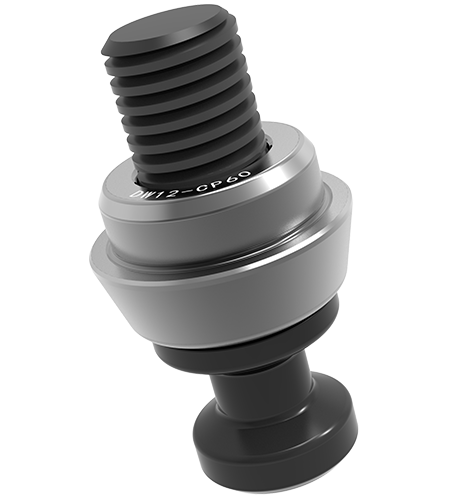

Ovaj pin za pozicioniranje može ograničiti stupnjeve slobode u smjeru x i smjera y.
Prikladan je za lokator nulte točke ručnog konusnog padajućeg tipa.
Njegov je zahtjev za točnost visok. Ima očvršćivanje obrade površine;
Prikladan je za lokator nulte točke ručnog konusnog padajućeg tipa.
Ovaj pin za pozicioniranje može ograničiti stupnjeve slobode X smjera i Y smjera;

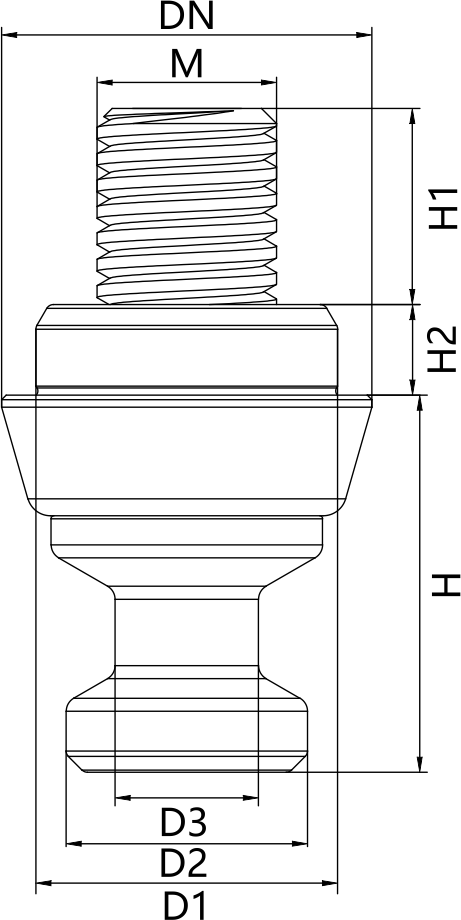

| Broj dimenzije | Ødn | Ød1 (G6) | Ød2 | Ød3 | H | H1 | H2 | M | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|
| DW08-CP40 | 16 | 12 | 11 | 6.5 | 16.5 | 12 | 5 | M8 | 0.02 |
| DW12-CP60 | 25 | 20 | 16 | 9.5 | 25 | 18 | 6 | M12 | 0.07 |
| DW16-CP80 | 32 | 25 | 21 | 13 | 33 | 22 | 7.5 | M16 | 0.15 |
Ako ste zainteresirani za naše proizvode, molimo vas da nas kontaktirate
