Otključava ga tlak plina i mehanički zaključava oprugom.
Pri otključavanju ulaza za usisavanje, lokator se otključava i ladica se može ukloniti; Pri otključavanju priključka za uklanjanje tlaka, lokator je samo-zaključavajući i nema potrebe da tijekom uporabe stalno povezuje izvor tlaka.
Ponavljana točnost pozicioniranja ≤0,005 mm, sila stezanja pojedinačnog poziva 17kn, sila napetosti 55kn. To je montažni dio i lako je instalirati.
Raspon korištenja je -20 ℃ ~ ~ 80 ℃. Pogodno za metalna ili ne-metalna polja rezanja.
Plinski tlak otključava, opruga mehanička brava;
Ponovljena točnost pozicioniranja ≤ 0,005 mm;
Osnovna ploča koja se koristi tijekom instalacije je tanja i lakša u debljini.
Materijal: otvrdnut od nehrđajućeg čelika;
To je montažni dio i lako je instalirati;
| Broj narudžbe | Metoda otključavanja | Sila stezanja (KN) | Sila napetosti (KN) | Puhati zrak | Težina (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Pritisak na plin | 10 | 25 | √ | 4.3 |
| Lqfld-20 | Pritisak na plin | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Pritisak na plin | 10 | 25 | √ | 4.3 |
| Lqfls-20 | Pritisak na plin | 17 | 55 | √ | 8.8 |

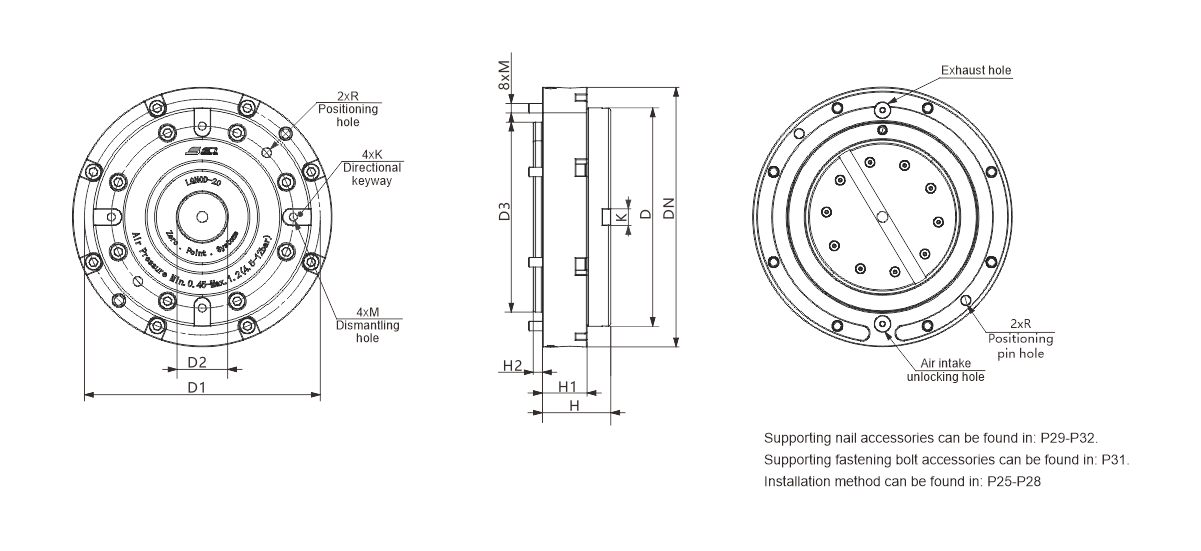

| Broj narudžbe | Ødn | Ød | Ød1 | Ød2 | Ød3 (H7) | H | H1 | H2 | M | ILI | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| Lqfld-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| Lqfls-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |

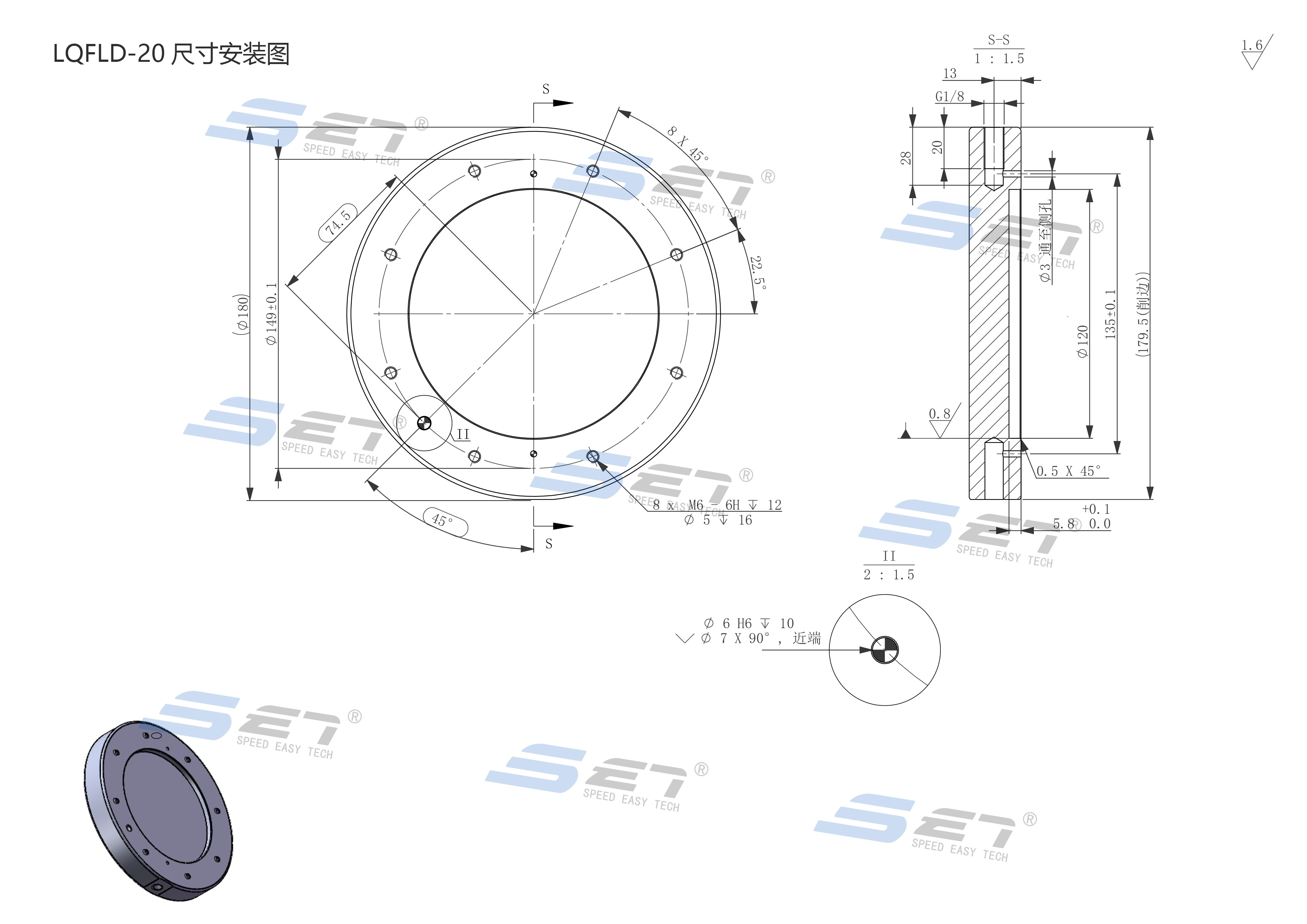

Vrsta instalacije tipa prirubnice
