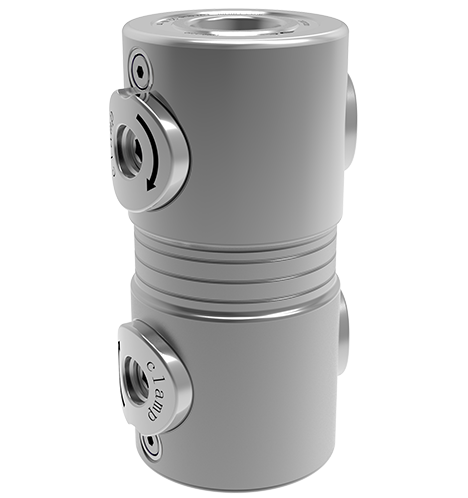

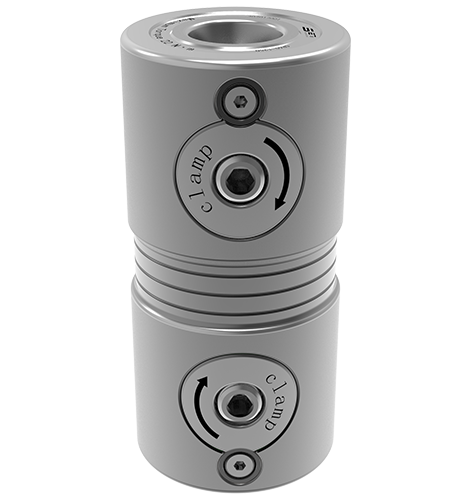

Njegov materijal je otvrdnut od nehrđajućeg čelika. Može se otključati i stegnuti ručnim postupkom.
Točnost ponavljanja pozicioniranja ＜ 0,005 mm. Snaga stezanja jednog lokatora je 8kN. Njegov dopušteni moment za pričvršćivanje je 8 nm.
Odnosi se na polja obrade i montaže kalupa. Prikladan je za brzo podešavanje načina rada na središnjoj udaljenosti lokatora.
Može se otključati i stegnuti ručnim postupkom;
Točnost ponavljanja pozicioniranja ＜ 0,005 mm;
Odnosi se na polja obrade i montaže kalupa;
Materijal: otvrdnut od nehrđajućeg čelika;
Ima visoku silu stezanja;
Prikladan je za brzo podešavanje načina rada na središnjoj udaljenosti lokatora.
| Broj dimenzije | Metoda otključavanja | Sila stezanja (KN) | Dopušteni moment za pričvršćivanje (NM) | Težina (kg) |
|---|---|---|---|---|
| CP40-80D | Ručni rad | 8 | 8 | 2 |
| CP60-125D | Ručni rad | 15 | 22 | 2.6 |
| CP80-160D | Ručni rad | 25 | 50 | 5.8 |

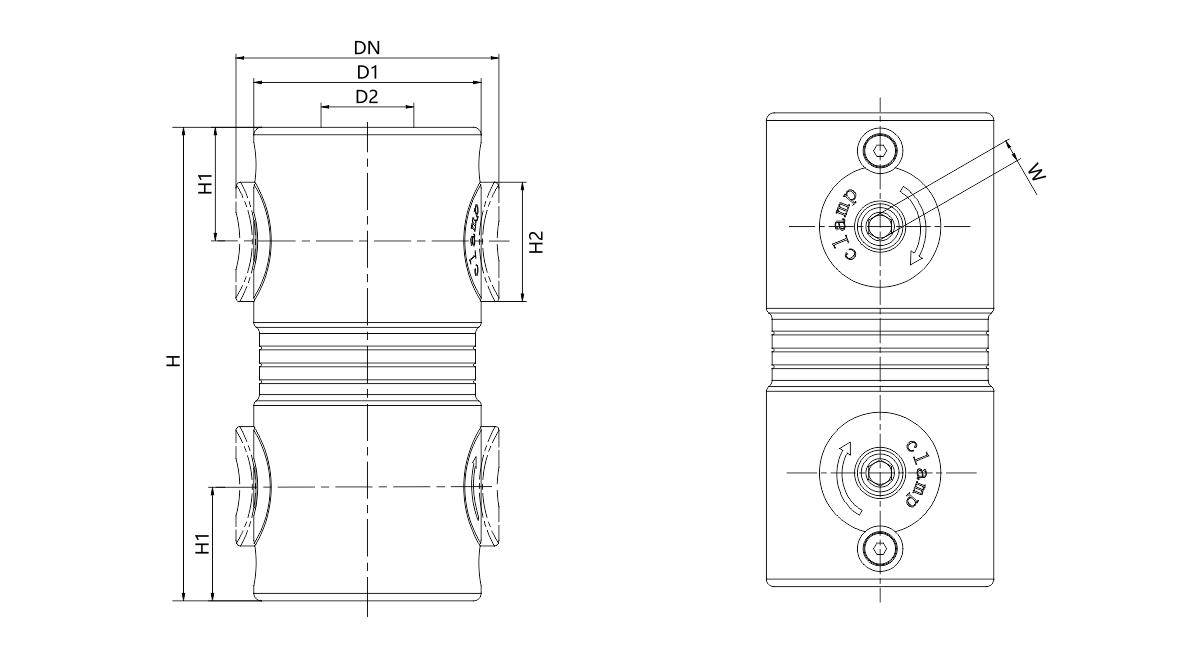

| Broj dimenzije | Dn | D1 | Ød2 | H (± 0,01) | H1 | H2 | W |
|---|---|---|---|---|---|---|---|
| CP40-80D | 46 | 40 | 12 | 80 | 20 | 22 | 4 |
| CP60-125D | 69 | 60 | 18 | 125 | 30 | 32 | 6 |
| CP80-160D | 91 | 80 | 22 | 160 | 40 | 44 | 8 |
