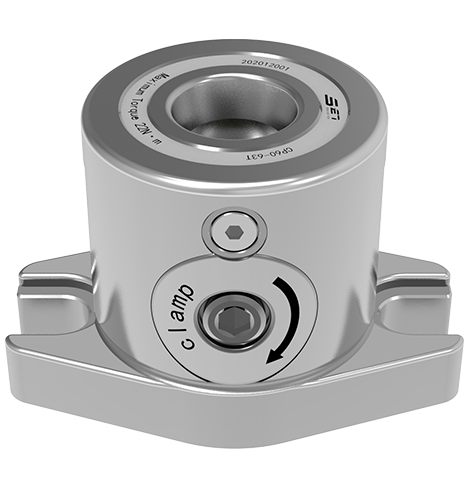

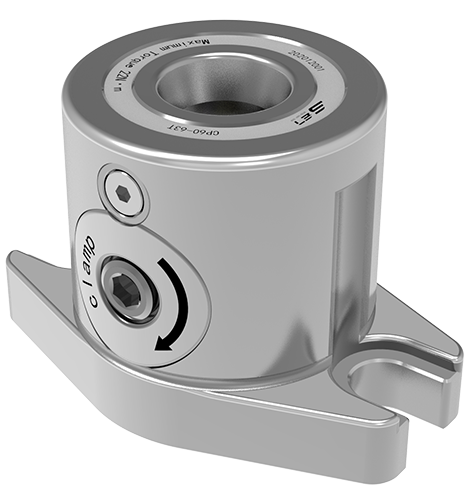

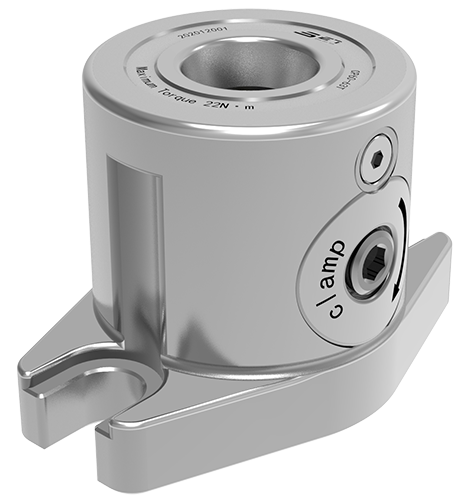

Njegov materijal je otvrdnut od nehrđajućeg čelika. Može se otključati i stegnuti ručnim postupkom.
Točnost ponavljanja pozicioniranja ＜ 0,005 mm. Snaga stezanja jednog lokatora je 8kN. Njegov dopušteni moment za pričvršćivanje je 8 nm.

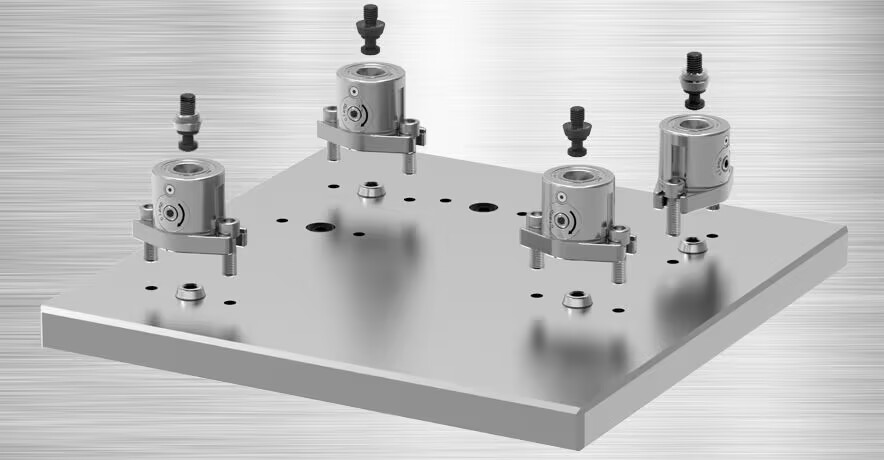

Odnosi se na polja obrade i montaže kalupa. Prikladan je za brzo podešavanje načina rada na središnjoj udaljenosti lokatora.
Može se otključati i stegnuti ručnim postupkom;
Točnost ponavljanja pozicioniranja ＜ 0,005 mm;
Odnosi se na polja obrade i montaže kalupa;
Materijal: otvrdnut od nehrđajućeg čelika;
Ima visoku silu stezanja;
Prikladan je za brzo podešavanje načina rada na središnjoj udaljenosti lokatora.
| Broj dimenzije | Metoda otključavanja | Sila stezanja (KN) | Dopušteni moment za pričvršćivanje (NM) | Težina (kg) |
|---|---|---|---|---|
| CP40-40T | Ručni rad | 8 | 8 | 0.8 |
| Cp60-63t | Ručni rad | 15 | 22 | 1.4 |
| CP80-80T | Ručni rad | 25 | 50 | 3.3 |

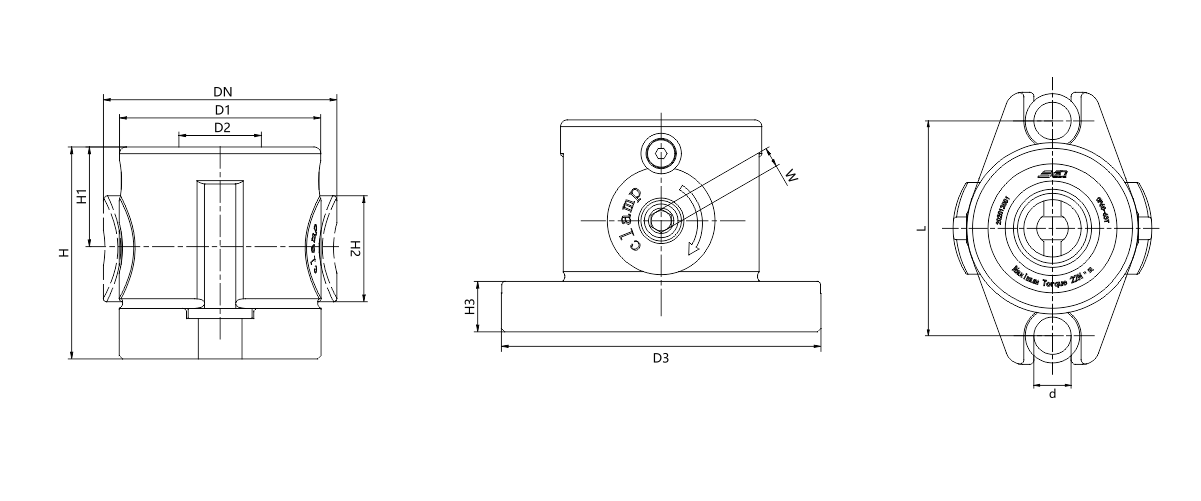

| Broj dimenzije | Dn | D1 | Ød2 | D3 | H (± 0,01) | H1 | H2 | H3 | L | d | W |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP40-40T | 46 | 40 | 12 | 65 | 40 | 20 | 22 | 10 | 50 | 9 | 4 |
| Cp60-63t | 69 | 60 | 18 | 95 | 63 | 30 | 32 | 15 | 75 | 13 | 6 |
| CP80-80T | 91 | 80 | 22 | 130 | 80 | 40 | 44 | 20 | 100 | 17 | 8 |
