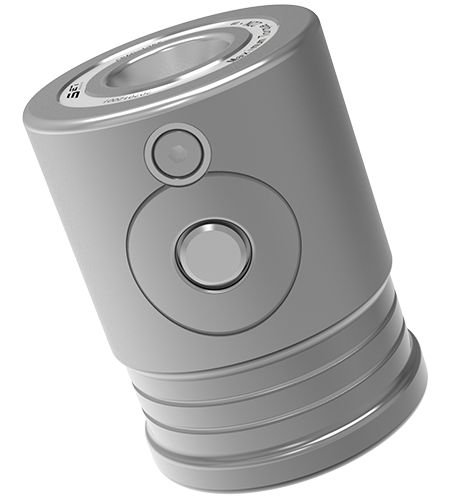

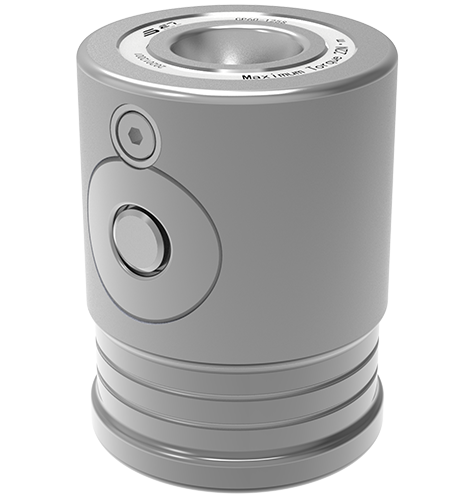

Njegov materijal je otvrdnut od nehrđajućeg čelika. Može se otključati i stegnuti ručnim postupkom.
Točnost ponavljanja pozicioniranja ＜ 0,005 mm. Snaga stezanja jednog lokatora je 8kN. Njegov dopušteni moment za pričvršćivanje je 8 nm.
Odnosi se na polja obrade i montaže kalupa. Prikladan je za brzo podešavanje načina rada na središnjoj udaljenosti lokatora.
Može se otključati i stegnuti ručnim postupkom;
Točnost ponavljanja pozicioniranja ＜ 0,005 mm;
Odnosi se na polja obrade i montaže kalupa;
Materijal: otvrdnut od nehrđajućeg čelika;
Ima visoku silu stezanja;
Prikladan je za brzo podešavanje načina rada na središnjoj udaljenosti lokatora.
| Broj dimenzije | Metoda otključavanja | Sila stezanja (KN) | Dopušteni moment za pričvršćivanje (NM) | Težina (kg) |
|---|---|---|---|---|
| CP40-50s | Ručni rad | 8 | 8 | 0.5 |
| CP60-80S | Ručni rad | 15 | 22 | 1.6 |
| CP80-100s | Ručni rad | 25 | 50 | 3.8 |

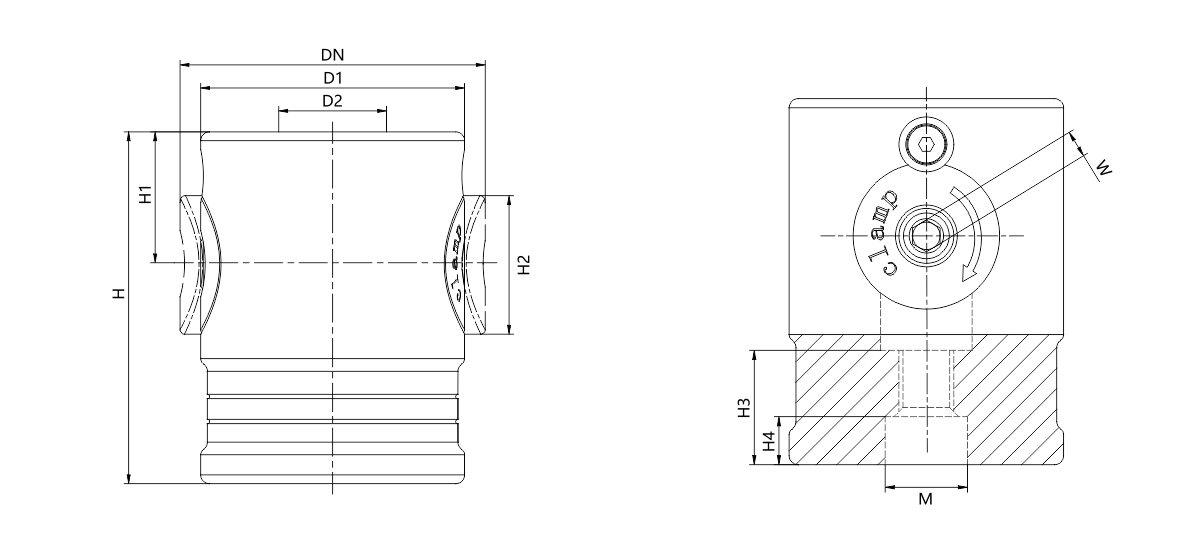

| Broj dimenzije | Dn | D1 | Ød2 | H (± 0,01) | H1 | H2 | H3 | H4 | W | M (H7) |
|---|---|---|---|---|---|---|---|---|---|---|
| CP40-50s | 46 | 40 | 12 | 50 | 20 | 22 | 18 | 7.5 | 4 | 12 |
| CP60-80S | 69 | 60 | 18 | 80 | 30 | 32 | 25 | 10.5 | 6 | 18 |
| CP80-100S | 91 | 80 | 22 | 100 | 40 | 44 | 31 | 12.5 | 8 | 22 |
