SET sustav stezanja nulte točke | Rješenje za integraciju preciznih kalupa za brzu promjenu i automatizaciju cijele kategorije

Uvod

Proizvodnja kalupa za kalupe za automobilske gume, kalupe za utiskivanje karoserija, staklene kalupe i kalupe za brizganje plastike zahtijeva stroge standarde za točnost ponovljenog pozicioniranja, učinkovitost izmjene učvršćenja, performanse višestrane strojne obrade i kompatibilnost automatizirane proizvodnje. Tradicionalni postupci stezanja kalupa oslanjaju se na ponovljene korekcije i ručnu provjeru, što rezultira dugim pomoćnim vremenom i nestabilnom dosljednošću strojne obrade.
Sustav stezanja SET nulte točke usvaja standardiziranu strukturu pozicioniranja i zaključavanja s jednim kontaktom, učinkovito optimizirajući neučinkovite konvencionalne tijekove rada stezanja. Pruža cjelovito modularno rješenje držača za proizvođače kalupa za postizanje visoke preciznosti, visokoučinkovite strojne obrade i napredne inteligentne nadogradnje proizvodne linije.

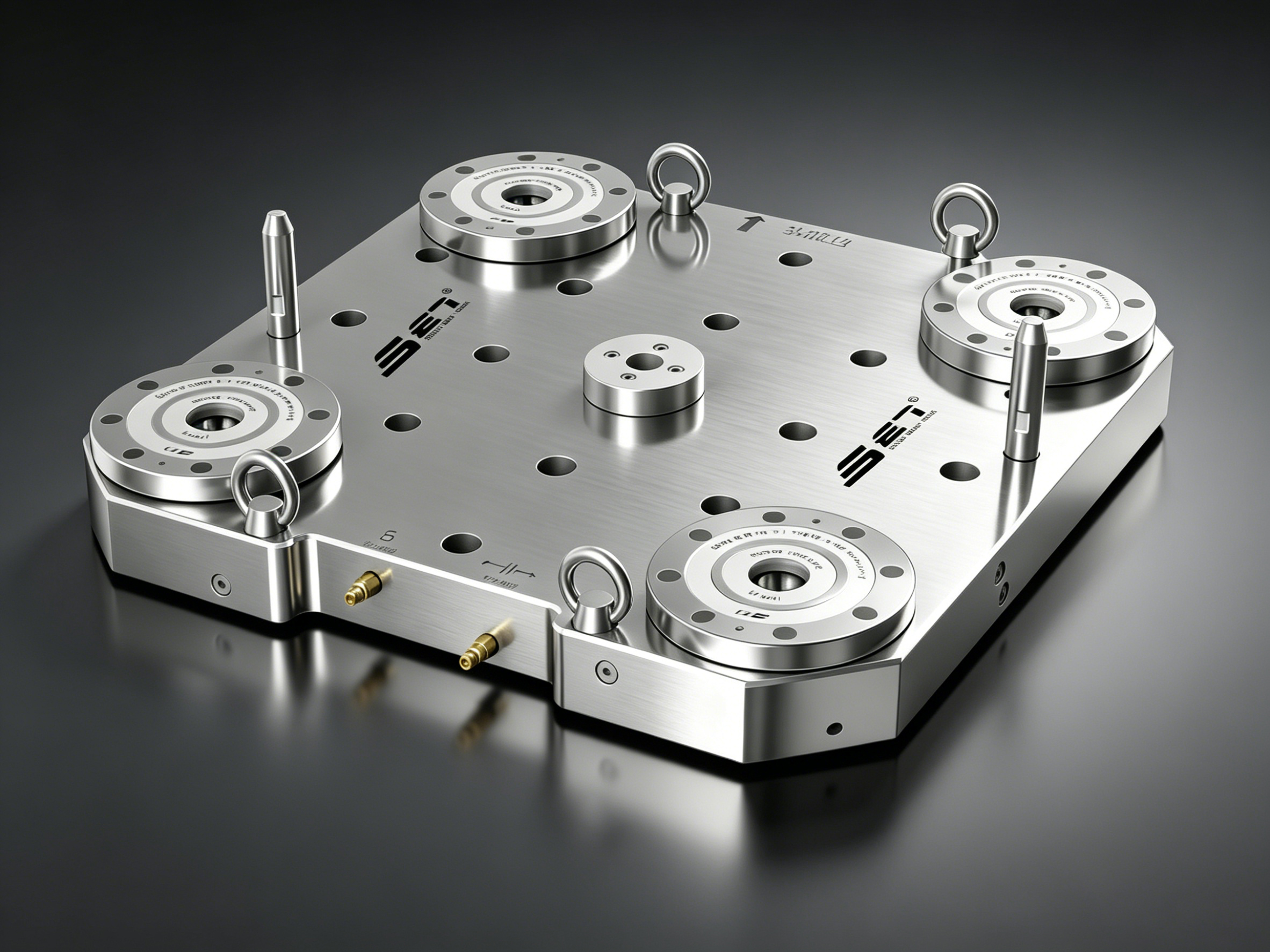

zero point clamping system

1. SET Zero Point System: Fast Mold Changeover & Interference-Free Five-Sided Machining in One Setup

Ponovljeno stezanje i okretanje izratka u tradicionalnoj obradi kalupa lako uzrokuju nakupljene pogreške u pozicioniranju i produljene cikluse postavljanja. SET lokator nulte točke omogućuje referentno pozicioniranje obradaka kalupa i obradnih paleta izravno na stolove alatnih strojeva. Opremljen pneumatskom samozaključavajućom strukturom, sustav se automatski mehanički zaključava kada se tlak zraka prekine i brzo otpušta s napuhavanje zraka, dovršavajući punu promjenu palete unutar 3 sekunde.
Što se tiče točnosti obrade, sustav održava stabilnu ponovljenu točnost pozicioniranja unutar 0,003 mm. Radni komadi ne zahtijevaju ponovno obrubljivanje ili ponovnu kalibraciju referentne vrijednosti nakon rastavljanja i ponovne ugradnje, osiguravajući kontinuitet dimenzija i dosljednu izvedbu tolerancije kroz postupke glodanja, bušenja i brušenja. Optimizirani strukturni dizajn izbjegava smetnje bočne stijenke tijekom rezanja, dopuštajući složenim zakrivljenim površinama i komponentama kalupa s više šupljina da dovrše peterostranu obradu u jednoj postavci. Ova metoda učinkovito skraćuje sveukupne cikluse proizvodnje kalupa i povećava učinkovito vrijeme rezanja alatnog stroja.

2. Specijalizirano rješenje držača za strojnu obradu kalupa za automobilske gume i karoserije

Integrirana kombinacija steznih jedinica SET nulte točke, klinova za pozicioniranje i unaprijed postavljenih platformi izvan mreže čini namjensko rješenje za učvršćenje za proizvodnju kalupa za automobile. Široko je primjenjiv na kalupe za automobilske gume i kalupe za utiskivanje karoserija, a istovremeno podržava proširene scenarije stezanja uključujući učvršćenja za zavarivanje karoserije u bijelom, alate za automobilska sjedala i aplikacije stezanja za brzu izmjenu baterije.

2.1 Strojna obrada kalupa za automobilske gume

Usklađeni s profesionalnim klinovima za pozicioniranje, SET lokatori nulte točke pružaju stezanje visoke čvrstoće za kalupe i polugotove komponente. Sustav pruža stabilne performanse tijekom cijelog procesa glodanja, bušenja i brušenja. Jedinstvena mjerila za pozicioniranje i uravnotežena sila zaključavanja sprječavaju pomicanje i strukturnu deformaciju tijekom strojne obrade velikih kalupa za gume, osiguravajući dosljednu kvalitetu obrade.

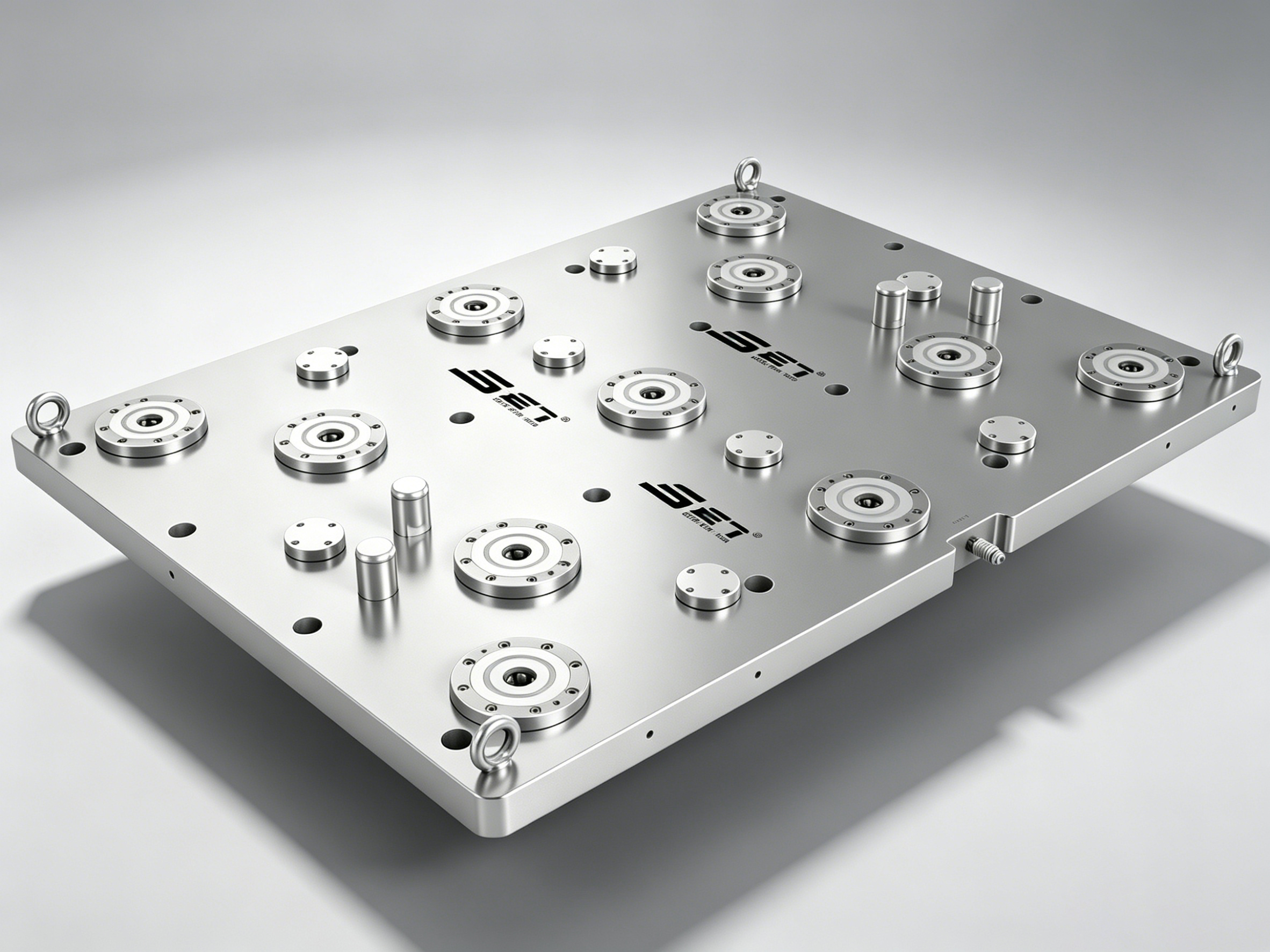

zero point clamping system

2.2 Strojna obrada kalupa za utiskivanje karoserije automobila

U suradnji s SET izvanmrežnim unaprijed postavljenim platformama, sva poravnanja kalupa, predinstalacija učvršćenja i postupci provjere dimenzija mogu se dovršiti izvan alatnog stroja. Izvanmrežna predkalibracija eliminira dugo vrijeme čekanja stroja u mirovanju tijekom zamjene učvršćenja. Nakon vanjskog postavljanja, integrirana paleta i obradak mogu se izravno prenijeti na stroj, značajno smanjujući vrijeme potrebno za nerezanje i poboljšavajući ukupnu učinkovitost opreme (OEE) u radionicama kalupa.

3. Cijela serija proizvoda za fleksibilno pozicioniranje: osnovni hardver za integraciju linije automatizacije kalupa

Integratori sustava za industrijsku automatizaciju naširoko su prihvatili kompletnu seriju držača za nultu točku SET i postavili su je na više inteligentnih proizvodnih linija za strojnu obradu kalupa. Služi kao temeljni hardver za podršku automatiziranog utovara i istovara, kao i fleksibilne serijske proizvodnje za moderne tvornice kalupa.

3.1 Besprijekorna kompatibilnost automatizacije

Kombinacija SET lokatora nulte točke i spojnica za palete djeluje kao osnovni modul za brzu izmjenu za automatiziranu izmjenu paleta. Struktura je u potpunosti kompatibilna s industrijskim robotima i opremom za rukovanje AGV-om, podržavajući bespilotni rad cijelog procesa uključujući automatski transport obratka, precizno stezanje i istovar gotovog proizvoda uz minimalnu ručnu intervenciju.

3.2 Fleksibilno stezanje za nepravilne kalupe

SET produžne stezne jedinice, plutajući lokatori za pozicioniranje i samocentrirajuće strukture za pozicioniranje prilagođavaju se nepravilnim praznim profilima i radnim komadima s visinskim razlikama. Plutajući oslonac u više točaka raspršuje stres stezanja kako bi se izbjegla deformacija obratka tijekom postavljanja, balansirajući univerzalnu prilagodljivost i dugotrajnu krutost stezanja za različite specifikacije kalupa.

3.3 Trajna stabilnost u teškim radnim okruženjima

Radionice za obradu kalupa obično se suočavaju s teškim radnim uvjetima, uključujući visoke temperature iznad 80°C, jako prskanje tekućine za rezanje i kontinuirano nakupljanje metalnih strugotina. SET lokatori nulte točke opremljeni su donjim automatskim strukturama za uklanjanje strugotine puhanjem zraka. Sustav automatski čisti referentne površine za pozicioniranje tijekom intervala strojne obrade kako bi eliminirao zaostale krhotine i onečišćenja. Dizajn održava stabilnu točnost pozicioniranja tijekom dugotrajnog cikličkog rada i smanjuje učestalost rutinskog održavanja opreme.

Zaključak

Precizna dosljednost i fleksibilnost proizvodnje ključni su pokazatelji konkurentnosti u modernoj proizvodnji kalupa. Sustav stezanja s nultom točkom SET optimizira tradicionalna ograničenja obrade kalupa putem brze izmjene paleta u 3 sekunde, stabilnog ponovljenog pozicioniranja od 0,003 mm, mogućnosti petostrane obrade s jednom postavkom i snažne prilagodljivosti okolišu.
Prikladno za proizvodnju kalupa pune kategorije i automatiziranu nadogradnju linije, modularno rješenje držača nulte točke pomaže poduzećima stabilizirati kvalitetu strojne obrade, skratiti proizvodne cikluse, poboljšati iskorištenost opreme i ostvariti standardizirane, fleksibilne i inteligentne nadogradnje proizvodnje kalupa.
Proizvođači sa zahtjevima za nadogradnjom učvršćenja kalupa mogu se posavjetovati s tehničkim timom SET za prilagođene konfiguracije sustava nulte točke na temelju stvarnih specifikacija obratka, procesa obrade i zahtjeva za planiranje automatizacije.
