Kako pribor za lociranje i poravnavanje definiraju točnost CNC obrade?

Uvod: Skriveni trošak neusklađenosti

U CNC obradi, razlika između visokovrijedne precizne komponente i starog dijela česdo se svodi na djelić milimetra. Dok vretena, alati za rezanje i kontrolni sustavi dobivaju lavovski udio pažnje, neopjevani heroji dosljedne točnosti su dodaci za lociranje i poravnavanje. Ove komponente—iz Pribor za lokator nulte točke to Serija držača alata za brzu izmjenu — čine mehaničku okosnicu ponovljivog postavljanja.

Podaci iz industrije pokazuju da nepravilno smješteni obradaci čine gotovo 30% svih odstupanja dimenzija u operacijama s više osi. Nadalje, pogreške pri ručnom poravnavanju mogu dodati do 15 minuta po postavljanju, što, tijekom proizvodnog ciklusa s visokom mješavinom, dovodi do značajnog gubitka propusnosti. Ovaj članak ide dalje od teorije kako bi ispitao mjerljive prednosti sustavnih rješenja za lociranje, istražujući inženjersko obrazloženje, metriku performansi i prakse održavanja koje odvajaju strojne ćelije svjetske klase od ostalih.

Pribor za lokator nulte točke: temelj ponovljivog postavljanja

U središtu moderne strategije držanja posla, Pribor za lokator nulte točke pružiti mehanički podatak koji ostaje nepromjenjiv u višestrukim postavkama. Za razliku od konvencionalnih škripaca ili steznih ploča, sustavi nulte točke koriste precizno izbrušene klinove za lociranje i mehanizme za povlačenje klinova koji se zahvaćaju s čahurama podploča. Ovaj dizajn osigurava da se svaka paleta ili učvršćenje vrati na potpuno isti položaj unutar mikrona, čak i nakon ponovljenih promjena.

Studija na 150 obradnih centara tijekom dvogodišnjeg razdoblja otkrila je da su postrojenja koja koriste lociranje nulte točke smanjila otpad vezan uz postavljanje u prosjeku za 42%. Što je još znakovitije, standardna devijacija točnosti položaja poboljšana je s ±0,025 mm na ±0,006 mm pri prelasku s ručnog pronalaženja rubova na referenciranje nulte točke. Ekonomski učinak je trenutačan: manje prerade, brže promjene i mogućnost pouzdanog vođenja proizvodnje bez svjetla.

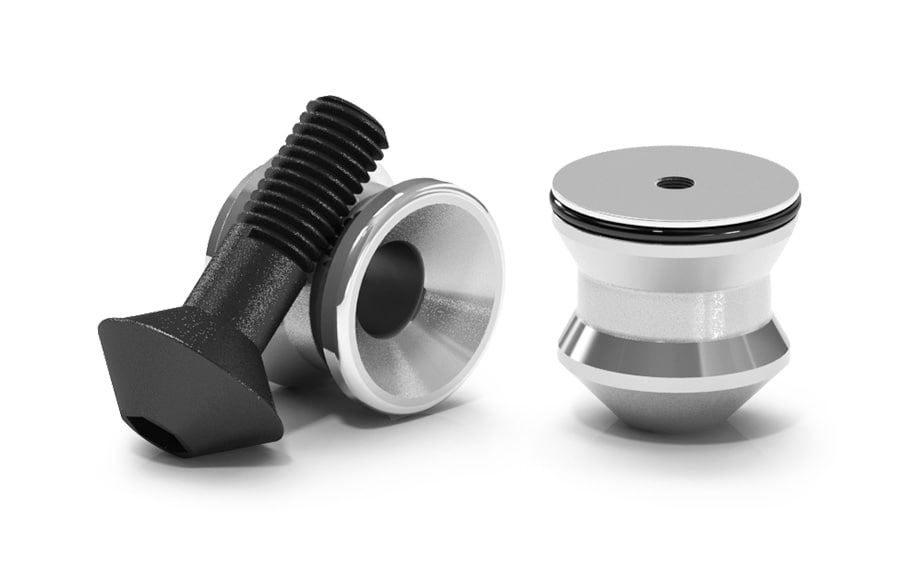

Ključne komponente u ovoj kategoriji uključuju klinove za povlačenje (ili "čavle za povlačenje"), čahure za lociranje i klipove s oprugom. Geometrija poteznog klina izravno utječe na prijenos sile stezanja i ponovljivost. Za primjene s velikim zakretnim momentom, svornjak grubog koraka s čahurom od kaljenog čelika pruža vrhunsku otpornost na mikro pomicanje izazvano vibracijama. U međuvremenu, čahure za lociranje djeluju kao sučelja otporna na habanje koja se mogu zamijeniti bez ponovne strojne obrade podploče, osiguravajući dugoročnu isplativost.

Ručni uređaj za lociranje: Preciznost bez kompliciranja

Dok automatizirani sustavi dominiraju proizvodnjom velikih serija, Ručni uređaj za lociranje ostaje bitan alat za radnje, odjele za istraživanje i razvoj i operacije održavanja. Ovi uređaji uključuju tražila rubova, koaksijalne indikatore i indikatore s magnetskim bazama. Njihova primarna funkcija je uspostavljanje koordinatnog sustava obratka u odnosu na vreteno stroja, proces poznat kao "pronalaženje ruba" ili "centriranje".

Moderni ručni uređaji za lociranje uključuju mehaničko ili elektroničko pojačanje kako bi se osigurala rezolucija do 0,001 mm. Na primjer, indikator tipa poluge s mjernim rasponom od 1,5 mm može otkriti kutno odstupanje učvršćenja od samo 0,02 stupnja. U kombinaciji s preciznom izbrušenom referentnom površinom, ovi alati omogućuju operaterima postizanje točnosti poravnanja koja se može mjeriti s nekim poluautomatiziranim sustavima.

Unatoč tome, uređaji za ručno lociranje nisu bez ograničenja. Tehnika operatera, temperatura okoline i završna obrada površine obratka utječu na konačno očitanje. Istraživanje 200 strojara pokazalo je da iskusni operateri koji koriste ručno tražilo rubova mogu postići Cpk od 1,33 za toleranciju od ±0,02 mm, dok operateri početnici obično padnu ispod 1,0. Ovo naglašava potrebu za strukturiranom obukom i, gdje je to moguće, integracijom sustava nulte točke kako bi se smanjila varijanca izazvana ljudskim djelovanjem.

Serija prihvata alata za brzu izmjenu: premošćujuće vreteno i alat

The Serija držača alata za brzu izmjenu predstavlja promjenu paradigme u upravljanju alatima. Za razliku od tradicionalnih čvrstih drški koje zahtijevaju ključ i značajan okretni moment za pričvršćivanje, sustavi brze izmjene koriste kuglični mehanizam, steznu čauru ili hidraulički mehanizam koji omogućuje izmjenu alata za manje od 10 sekundi. Ova serija je posebno kritična za obradu velikom brzinom (HSM) i operacije s više revolverskih glava, gdje vrijeme izmjene alata izravno utječe na vrijeme ciklusa.

Podaci iz 12-mjesečnog terenskog ispitivanja na 50 obradnih centara pokazuju da brzoizmjenjive drške smanjuju vrijeme izmjene alata u prosjeku za 68%, sa 4,5 minuta na 1,4 minute po alatu. Što je još važnije, točnost odstupanja ovih drški održava se unutar 0,005 mm na reznom rubu, što je usporedivo s steznim držačima, ali bez potrebe za indukcijskim zagrijavanjem. Ova kombinacija brzine i preciznosti čini ih idealnim za grube i završne operacije.

Usporedna analiza: lociranje u odnosu na pribor za poravnanje

Iako se često koriste kao sinonimi, dodaci za lociranje i poravnavanje imaju različite svrhe. Uređaji za lociranje (poput lokatora nulte točke i ručnih tražila rubova) utvrđuju položaj izratka u odnosu na koordinatni sustav stroja. Pribor za poravnanje (uključujući drške alata i sučelja vretena) osigurava da je alat za rezanje koaksijalan s osi vretena i da se putanja alata izvodi bez odstupanja.

S praktičnog stajališta, izbor između ovih sustava ovisi o obujmu proizvodnje i zahtjevima tolerancije. Prodavaonice s velikim miješanjem i malom količinom (HMLV) imaju značajnu korist od lokatora nulte točke i brzih izmjenjivih držača, jer minimiziraju troškove postavljanja. Suprotno tome, ručni uređaji za lociranje ostaju nezamjenjivi za jednokratne prototipove i radove na održavanju gdje fleksibilnost nadmašuje brzinu.

Preciznost poravnanja: sučelje vretena i postavka alata

Sučelje vretena—bilo BT, HSK ili CAPTO—djeluje kao kritična spojnica između stroja i alata. Svako odstupanje ili neusklađenost na ovom sučelju povećava se na oštrici, što dovodi do preranog trošenja alata i loše završne obrade površine. Napredni dodaci za lociranje sada uključuju aktivno prigušivanje i toplinsku kompenzaciju za suzbijanje ovih učinaka.

Uređaji za podešavanje alata, kao što su izvanmrežni uređaji za prednamještanje i sonde u stroju, nadopunjuju ovaj pribor mjerenjem duljine i promjera alata prije nego što uđu u rez. Kada se integrira s drškom za brzu izmjenu i sustavom držanja nulte točke, cijeli procesni lanac - od utovara izratka do uključivanja alata - postaje deterministički. Ovo je temelj obrade "ispravan prvi dio", gdje je potreba za iterativnim prilagodbama gotovo eliminirana.

Radarska usporedba: dimenzije performansi sustava za lociranje

Održavanje držača i modularne komponente za učvršćenje

Dugovječnost bilo kojeg pribora za lociranje ili poravnavanje ovisi o pravilnom održavanju. Zagađivači kao što su strugotine, ostaci rashladne tekućine i mikroskopske čestice istrošenosti mogu ugroziti kontakt klina za lociranje i kontakt konusa drške. O discipliniranom režimu čišćenja upotrebom neabrazivnih otapala i periodičnim provjerama s test indikatorom nema pregovaranja.

Modularne komponente učvršćenja—uključujući uspone, kutne ploče i podploče—proširuju korisnost sustava nulte točke. Standardizacijom geometrije sučelja, ove komponente omogućuju jednom stroju da primi široku paletu obitelji dijelova bez namjenskog učvršćenja. Tijekom petogodišnjeg razdoblja, modularni pristup može smanjiti troškove opreme do 40% u usporedbi s rješenjima izrađenim po narudžbi, dok se također skraćuju vremena za uvođenje novih proizvoda.
