Sustav stezanja postavio je čitav niz nultog sustava stezanja kako bi pomogao novoj revoluciji u obradi!

Cijeli raspon hvatača nulte točke koje je razvio Suideide je svestran i može se instalirati u strojne palete, supstrate, kvadratne ploče, stupce, kule i rotirajuće mostove za sve uobičajene mehaničke procese kao što su glodanje, okretanje, brušenje, korozija i testne klupe za montamsku opremu. Gripperi s brzim promjenama izrađeni od visokokvalitetnog alatnog čelika mehanički su stegnuti i otključani. Značajke punog asortimana stezanja Suyi De su: jednostavni i izdržljivi, lako čisti, puni dizajn paketa i visoka točnost pozicioniranja.
S bogatim iskustvom u području mehaničke obrade, nastavljamo obogatiti liniju proizvoda radi rafiniranijeg i inteligentnog izrade alatnih strojeva i zadovoljavamo razne potrebe rješenja inovativnog tehnološkog sustava stezanja koje bi kupci mogli odabrati, kako bi pomogli poduzećima u stvaranju visoke preciznosti, visokokvalitetne proizvodne linije obrade.
Ručna serija sustava za brzu promjenu
01

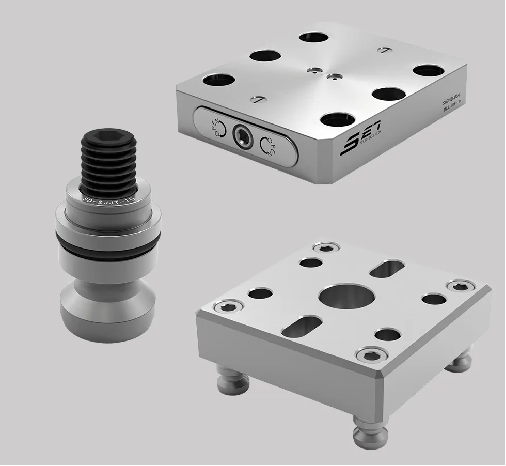

Ručna nulta pozicija serija

▲ Priručnik za priručnike za četvero jedinice ručni priručnik za paletu priručnik za zaključavanje
Kombinacijom ručnog sustava pozicioniranja nula i ručnog poroka brzo se realira modularni dizajn snažnog zaključavanja, što može realizirati brzo stezanje izvan strojnog alata i poboljšati učinkovitost obrade.
Značajke pozicioniranja
Ručno stegnuti i otključati
Materijal: nehrđajući čelik (ili po mjeri)
Očvršćivanje površine i klipa
Ponavljana točnost pozicioniranja <± 0,01 mm
Maksimalni moment: 60nm
Karakteristike palete
Materijal: Umri čelik (ili po mjeri)
Posebni zahtjevi se mogu prilagoditi
Značajke dowel
stvrdnjavanje
Funkcija ograničavanja slobode smjera x i y
02

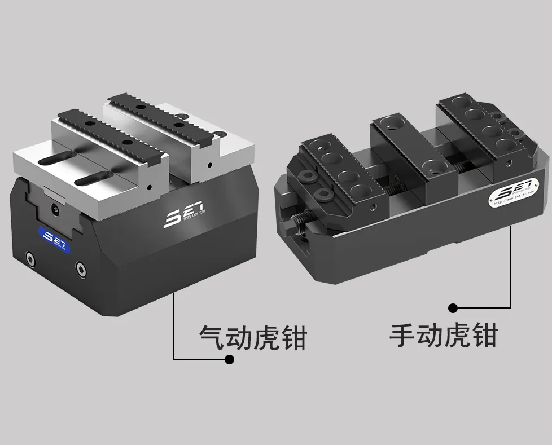

Serija

▲ pneumatski vise ručni vili
Vice od antilop-a može se koristiti zajedno s sustavom pozicioniranja nulte točke kako bi se u sekundi brzo promijenilo cijeli uređaj za stezanje. Ravni dizajn i bez prostora, posebno prikladni za automatizacijska rješenja s skladištenjem radnog dijela u kombinaciji s sustavima za brzo promjenu.
Priručne značajke
Ručno brzo otvaranje, zaključavanje, dvostruko brtvljenje, dobre performanse brtvljenja
Materijal: legura konstrukcijski čelik
Središte koristeći dvostrano središte ležaja, jednostavan za rad
Ponavljana točnost pozicioniranja <± 0,01 mm
VICE za samozadovoljstvo je svestrani alat koji se može koristiti za prianjanje praznih materijala, ploča ili profila. Prethodni ležaj i središnji ležaj bez praznina i dodatni montirani klizači osiguravaju ponovljivost do ± 0,01 mm, malu dubinu stezanja (3 mm) i mogućnost postizanja višestrane obrade u jednom sustavu stezanja.
Pneumatski vice značajke
Otvoren zračni izvor, opružna stezaljka, pod pritiskom izvora zraka
Materijal: otvrdnut od nehrđajućeg čelika
Tretman za otvrdnjavanje površine i šine
Ponavljana točnost pozicioniranja <± 0,01 mm
Pneumatski vijci koje je razvio Suide opremljen je oprugom postavljenom iznutra za veću silu stezanja. Kad nema opskrbe zrakom, vili još uvijek mogu održavati visoku silu stezanja. Osim toga, položaj prianjanja može se nadzirati dinamičkim tlakom ili integriranim zračnim putem, što vise čini još korisnijim u aplikacijama za automatizaciju.
03

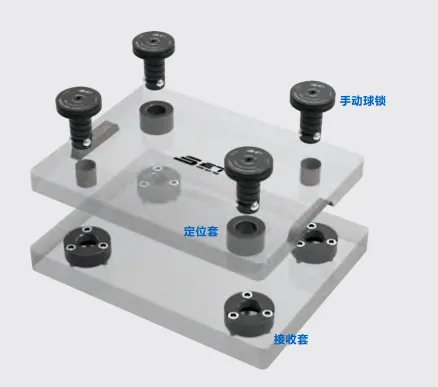

Ručni sustav zaključavanja kuglica

Glavne komponente: primanje rukava (postavljenog u osnovnu ploču), ručni rukav za rukav (postavljen u ladicu)
Glavna upotreba: može brzo i precizno dovršiti pozicioniranje i zaključavanje kompletnog skupa učvršćenja; Prikladno za malu seriju, multi-variona radna komada brza promjena
Osobitost
Brzo: Kompletna zamjena učvršćenja traje do 1 minute
Ponavljana točnost pozicioniranja: unutar ± 0,013 mm
Sila stezanja: nosivost brave kuglice je 36 tona
Jednostavan rad: zaključavanje pozicioniranja jedan korak za postizanje
Niski troškovi: Samo jedan skup osnovnih ploča, neograničena zamjena paleta za obradu različitih proizvoda
Održavanje: Dijelovi su zamjenjivi i zamjenjivi
04

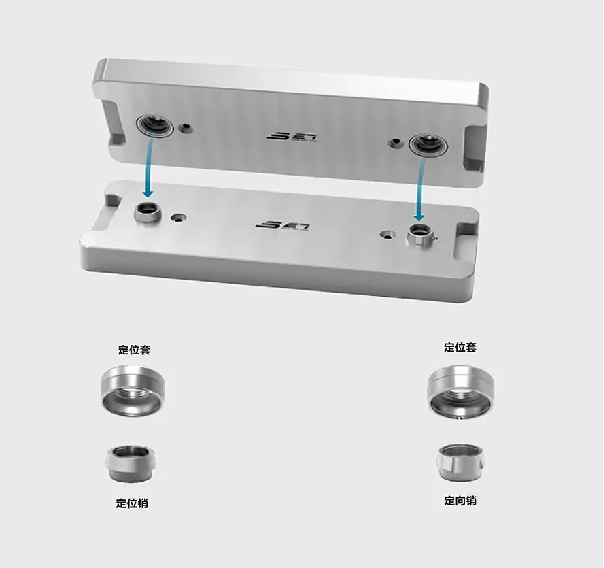

Ručni locirajući prsten

Ručno pozicioniranje prstena je uređaj koji treba samo vijke za dovršavanje visokog preciznog pozicioniranja.
Osobitost
Ručno locirajte, zaključajte i otključajte
Ponavljana točnost pozicioniranja <± 0,003 mm
Materijal: otvrdnut od nehrđajućeg čelika
Brzo i precizno pozicioniranje palete i supstrata
Kompaktni dizajn za učinkovito korištenje prostora
Slučaj primjene sustava stezanja

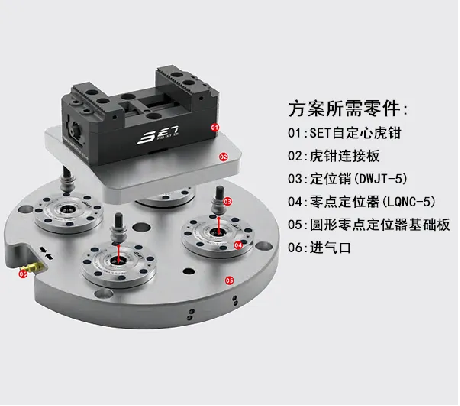

01
Egocentrični vice

● Vice samocentring koristi se u tablici kružnih nultih pozicija pet osi
● Ovaj program može brzo zamijeniti vicecentricu, uvelike poboljšati radnu učinkovitost

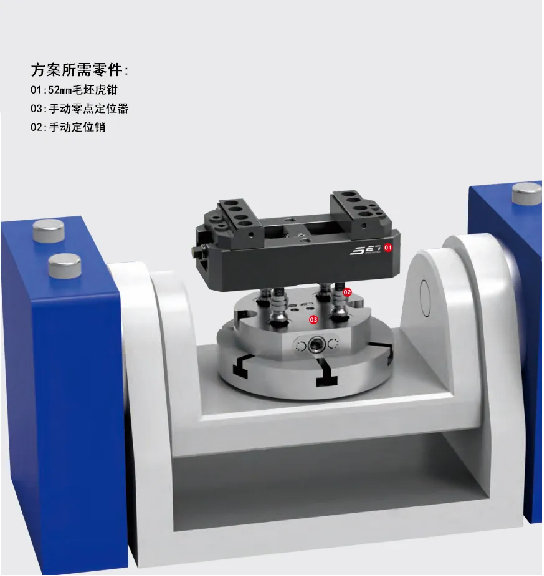

02
Priručnik nula poziva

● Ručni samocentrični vili s 52 mm ručno pozicioniranje s četiri jedinice
● Brzo opterećenje, nema potrebe za podešavanjem, velikom silom stezanja
● Može shvatiti nevidljivu, konferenciju bez konferencija

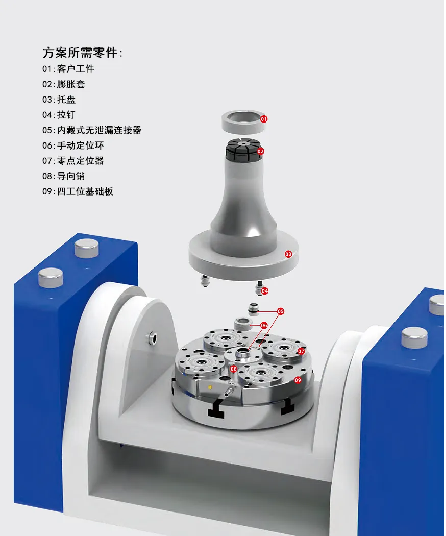

03
Ručni locirajući prsten

● Središnji fleksibilni konusni prsten kako bi se osigurala točnost pozicioniranja u središtu i uvijek ostalo nepromijenjeno
● Priključci bez propuštanja omogućuju brzo povezivanje hidrauličnih ili pneumatskih učvršćenja
U području zrakoplovne, automatizirane proizvodnje, laserske inteligentne proizvodnje, proizvodnje automobila, proizvodne linije strojeva, uvijek obraćamo pažnju na vaše specifične potrebe kako bismo vam pružili visokokvalitetna rješenja za učvršćivanje. Posebno pogodno za masovnu proizvodnju i brzu promjenu, tako da je mehanička proizvodnja za poboljšanje proizvodne učinkovitosti od 90%. Set se oslanja na visokokvalitetnu tehnologiju obrade i tehničke zahtjeve izvrsnosti, pružio je tehnička rješenja mnogim poznatim poduzećima u svijetu. SET ima mogućnost dizajniranja, proizvodnje, testiranja i prodaje cijelog rješenja kako bi se osigurao dosljedno visokokvalitetni proizvod.
