Niska iskorištenost opreme i dugo vrijeme postavljanja obratka na 5-osnim alatnim strojevima? Alat za brzu izmjenu nulte točke potpuno eliminira bolnu točku neučinkovitog postavljanja alata.

Uvod

Vrhunski 5-osna obrada oprema je postala stiardna infrastruktura širom precizni kalup , zrakoplovstvo , novo energetsko vozilo , 3C precizna komponenta , sektori proizvodnje hidrauličkih ventila i automatizacije. Više tvornica ulaže velika sredstva u premium 5-osna obrada centers , strojeve s nagibnim rotacijskim stolom i opremu za mlin s 5 osi za nadogradnju proizvodnih kapaciteta. Međutim, raširena bolna točka industrije i dalje je prisutna: mnogi visokovrijedni 5-osni alatni strojevi ne uspijevaju isporučiti očekivani protok, prinos i profitne marže.

Na stvarnim proizvodnim podovima, statistike pokazuju da je efektivno vrijeme rezanja metala od 5-osni strojevi je često manje od 40% ukupnog radnog vremena. Više od 60% vremena zastoja stroja zauzimaju operacije bez dodane vrijednosti, uključujući ručne centriranje , pronalaženje rubova i postavljanje alata , montaža i demontaža armature, kalibracija referentne točke obratka , i serija promjena proizvodnje .

Kako se moderna proizvodnja pomiče prema višestruki, male serije, kratko vrijeme isporuke modela narudžbi, ograničenja tradicionalnih radnih procesa strojne obrade postala su sve istaknutija. Dugi ciklusi postavljanja rezultiraju čestim stanjem pripravnosti stroja; ponovljeno stezanje kompleksa poliedarski dijelovi generira kumulativna pogreška stezanja što uzrokuje odstupanje u dimenzijama i lošu površinsku obradu; kvaliteta strojne obrade pretjerano ovisi o iskustvu višeg operatera, što dovodi do nestabilne konzistencije serije i visokog rizika od otpada.

Većina proizvođača zanemaruje ključnu činjenicu: konačnu produktivnost 5-osna oprema nije određena samo izvedbom hardvera stroja, već i podrškom sustav držanja za rad . Bez iterativnih nadogradnji procesa pričvršćivanja i pozicioniranja, čak ni vrhunski strojevi s 5 osi ne mogu postići svoj dizajnirani potencijal preciznosti i učinkovitosti. Kao stiardizirano i zrelo rješenje, sustav držača za brzu promjenu nulte točke učinkovito rješava sporo postavljanje, nestabilno datum i nizak iskorištenje stroja , postajući temeljna nadogradnja za precizne tvornice za poboljšanje Ukupna učinkovitost opreme (OEE) i smanjiti masovni otpad stope.

1. Osnovne bolne točke tradicionalnog učvršćenja u proizvodnji s 5 osi

Konvencionalna obrada oslanjajući se na škripci za klupe i prilagođeni namjenski uređaji dizajnirani su za tradicionalne scenarije masovne proizvodnje i ne mogu se prilagoditi trenutnoj fleksibilna proizvodnja zahtjeva. Glavni nedostaci su sažeti kako slijedi:

1.1 Dugotrajno postavljanje promjene ograničava efektivnu produktivnost

Tradicionalni tijek rada zahtijeva ponavljano ručno pozicioniranje, kalibracija koordinatnog sustava i kompenzacija pomaka alata za svaku zamjenu obratka, promjenu serije i preradu dijelova. Jedno vrijeme postavljanja za složene nepravilne 5-osni dijelovi često prelazi 30 minuta. Česta isključivanja radi otklanjanja pogrešaka ozbiljno smanjuju učinkovito vrijeme rezanja i smanjuju ukupnu operativnu učinkovitost radionice.

1.2 Ponovljeno stezanje uzrokuje kumulativni gubitak preciznosti

Najveća prednost od 5-osna obrada je jednokratno stezanje za obradu povezivanja više površina. Međutim, tradicionalni uređaji zahtijevaju opetovano rastavljanje i ponovno postavljanje. Prijenos obratka između opreme i Koordinatni mjerni stroj (CMM) prerada dovodi do kontinuiranog datum pomak, što dovodi do geometrijske i položajne točnosti izvan tolerancije. To uzrokuje ogromne ekonomske gubitke za visoke vrijednosti zrakoplovstvo components i precizni kalupi.

1.3 Prilagođena oprema donosi visoke troškove i nisku svestranost

Kako bi zadovoljile različite proizvodne potrebe, tvornice moraju prilagoditi ekskluzivne uređaje za različite radne komade, što donosi visoke troškove nabave, veliku popunjenost skladišta i niske stope ponovne upotrebe. Prilagođena oprema ne može se brzo prilagoditi iterativnim narudžbama novih proizvoda, što predstavlja značajno usko grlo za fleksibilnu proizvodnju.

1.4 Velika ovisnost o ručnom iskustvu sprječava stiardizaciju

Tradicionalno pozicioniranje i postavljanje alata u potpunosti se oslanjaju na stručnost operatera. Ciklusi obuke novih zaposlenika su dugi, a dimenzije i kvaliteta proizvoda jako variraju tijekom primopredaje smjene. Stabilnost proizvodnje usko je vezana uz starije tehničare, što onemogućuje stiardiziranu i repliciranu masovnu proizvodnju.

2. Zero-Point Quick-Change Workholding: stiardizirano rješenje za 5-osno strojno rješenje

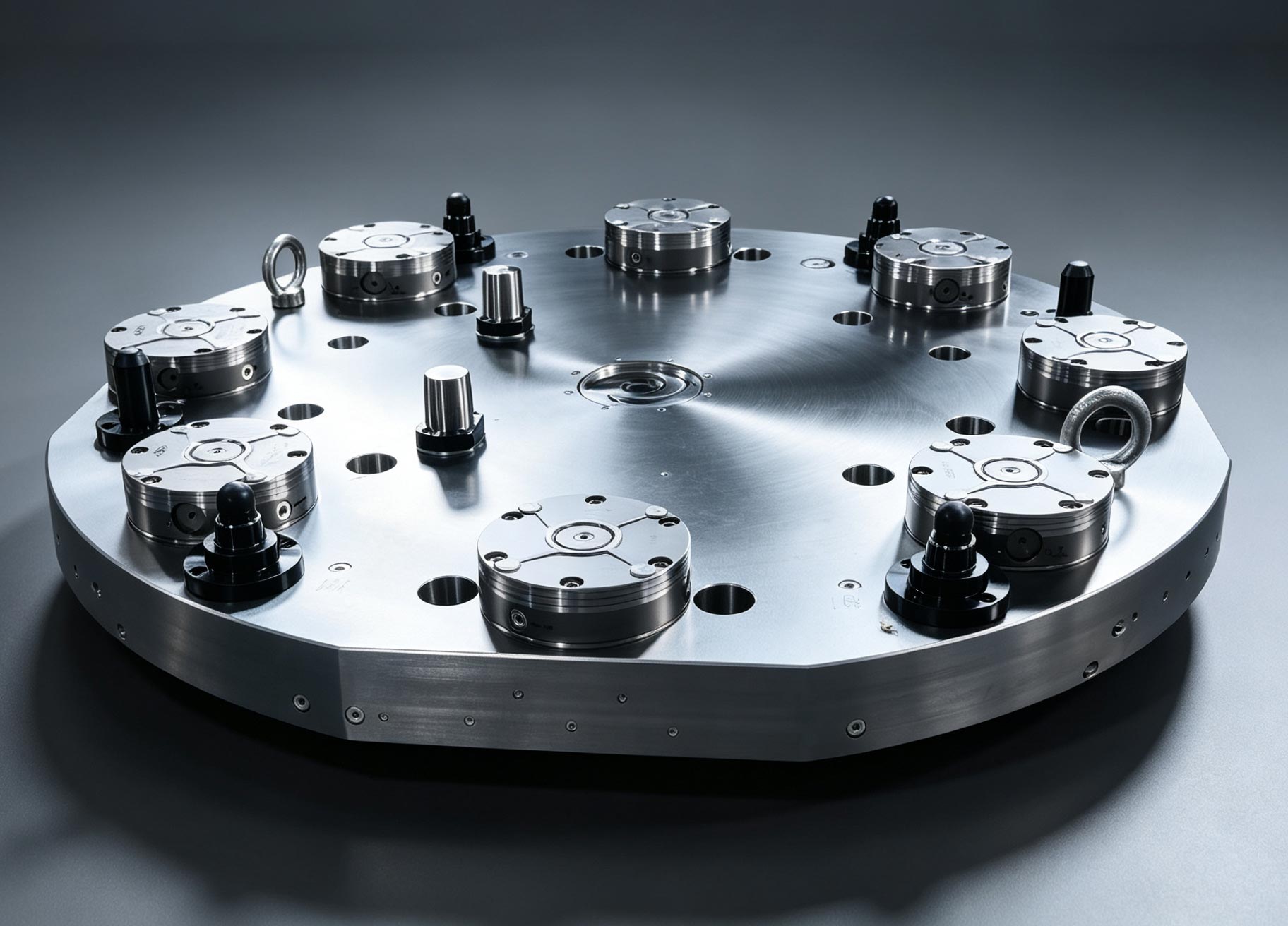

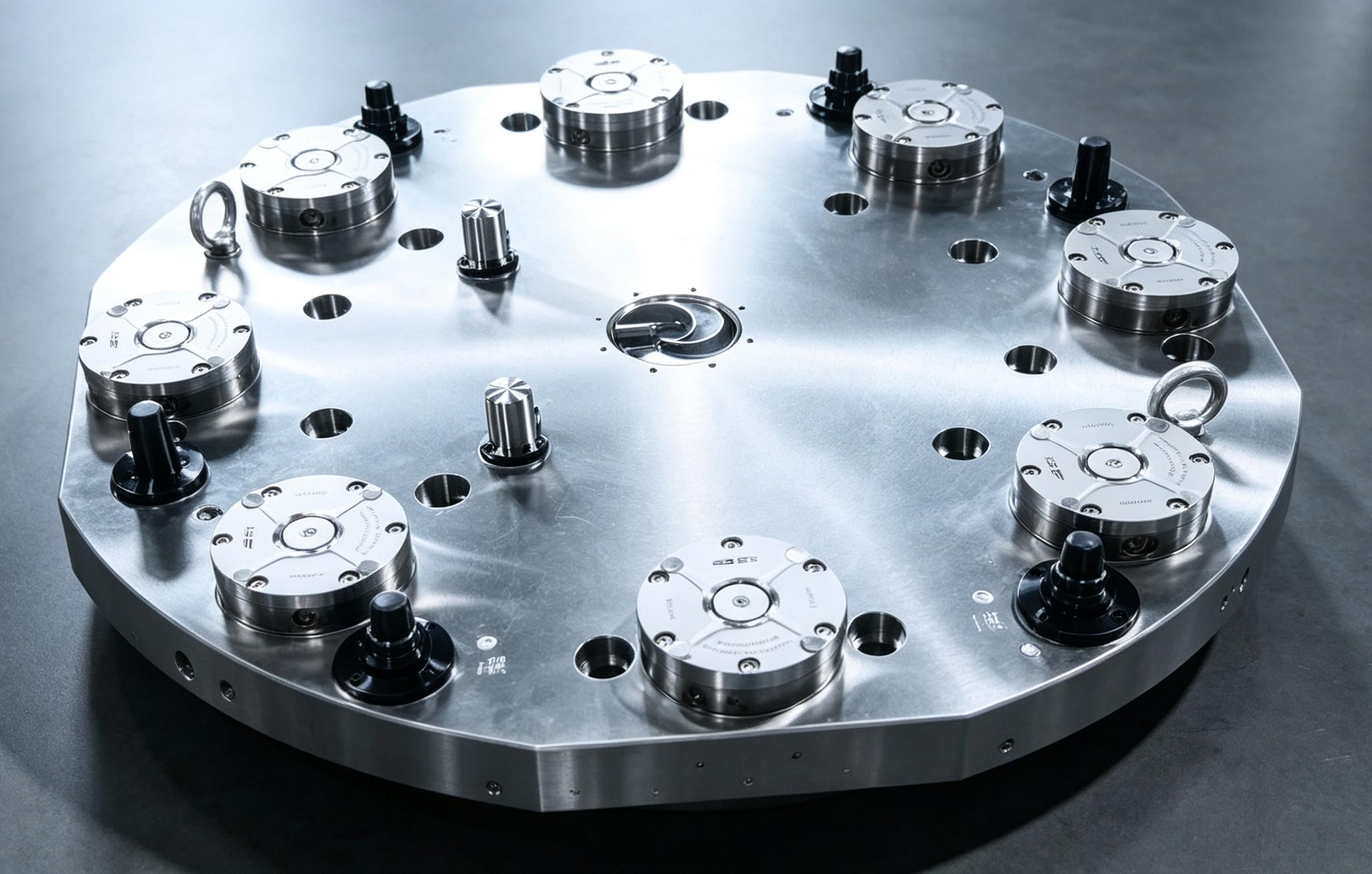

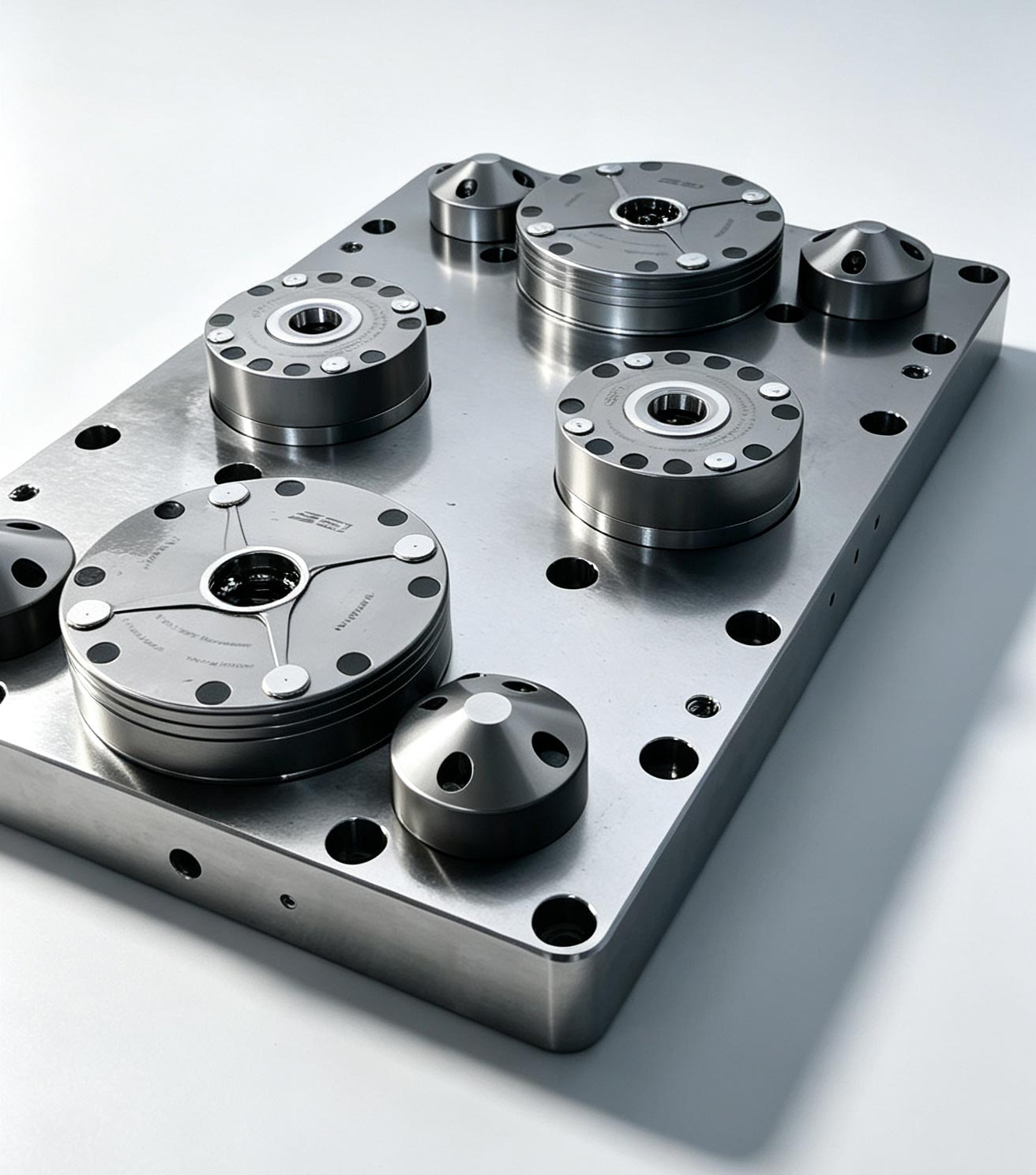

The sustav brze izmjene nulte točke usvaja stiardiziranu tehničku arhitekturu lociranje osnovnih ploča i visoke preciznosti potezne klinove , izgradnja jedinstvenog i fiksnog procesa datum . Ostvaruje integrirano izvanmrežno prethodno podešavanje izradaka, učvršćenja i palete , temeljno rješavajući industrijske bolne točke kao što su teško postavljanje alata, sporo mijenjanje, kaotično pozicioniranje i nestabilna preciznost, te potpuno usklađeno s visokopreciznim, visokoučinkovitim i fleksibilnim proizvodnim karakteristikama modernih 5-osnih radionica.

2.1 Brza promjena druge razine, značajno poboljšanje OEE stroja

Sustav potpuno mijenja tradicionalni način otklanjanja pogrešaka na stroju. Sav rad prije proizvodnje, uključujući stezanje izratka, podešavanje alata i pregled, može se obaviti neovisno izvanmrežne stanice za prethodno postavljanje . Nakon prethodno podešenog paleta je na mjestu, pozicioniranje i zaključavanje može se završiti za 3-5 sekundi bez ponovnog traženja ruba, kalibracije koordinata i kompenzacije parametara.

Za visokofrekventne scenarije promjene u kalupima, novoj energiji i zrakoplovnoj industriji, rješenje smanjuje vrijeme otklanjanja pogrešaka jedne serije s 2-4 sata na unutar 10 minuta. Sveukupno iskorištenje stroja i OEE opreme s 5 osi stabilno se povećava za 25%–35%. Paralelni način rezanja na stroju i offline predpodešavanje eliminira prazan hod vretena i ostvaruje kontinuiranu i učinkovitu proizvodnju.

2.2 Unificirani podaci punog procesa, eliminirajte kumulativne pogreške strojne obrade

The sustav držača za brzu promjenu nulte točke ujedinjuje datum dizajna , datum stezanja i inspekcijski datum . Radni komadi sa stiardnim paletama mogu se neprimjetno prenositi između njih 5-osna obrada centers , horizontalni obradni centri , Obrada električnim pražnjenjem (EDM) oprema i CMM uređaji s nultim odstupanjem pozicioniranja tijekom cijelog procesa.

u Rezanje povezano s osi B/C nagibnih rotacijskih strojeva s 5 osi, struktura preciznog konusnog pozicioniranja odolijeva višesmjernom udaru rezanja i izbjegava pomicanje vibracija. Opremljen sa plutajući potporni moduli nulte točke , učinkovito suzbija steznu deformaciju tankih stijenki dijelovi od titana i aluminijske legure .

Praktična provjera u radionici pokazuje da je sveobuhvatna stopa otpada smanjena za više od 70%, a stopa kvalifikacije serije ostaje iznad 98%. Za proizvodnju kalupa, zajedničke podloge za nultu točku umeci za jezgre , šupljine i dijapozitivi podupirač s jednom stegom petostrana obrada , eliminirajući ponovljene pogreške pri stezanju, osiguravajući jednolike otvore za pristajanje kalupa i uvelike smanjujući opterećenje poliranja i prerade nakon obrade.

2.3 Modularni univerzalni dizajn, smanjenje troškova opreme i podrška fleksibilnoj proizvodnji

Standardizirana mrežna struktura sustav brze izmjene nulte točkes vrlo je kompatibilan s škripci za klupe , sinusne magnetske stezne glave i various custom tooling accessories. A single set of lociranje osnovnih ploča može se prilagoditi desecima specifikacija obratka, izbjegavajući ponovnu prilagodbu ekskluzivnih učvršćenja za nove proizvode.

Pomoćni pribor kao npr blokovi uspona i kutne ploče učinkovito spriječiti smetnje alata, ispunjavajući zahtjeve obrade kalupi s dubokom šupljinom , dijelovi posebnih oblika i minijaturni 3C precizna komponentas . Visoka napetost hidraulički lokatori nulte točke pogodni su za teške uvjete rada snaga vjetra i komponente brodova , balansirajući ultra-visoku krutost stezanja i učinkovitu promjenu.

Ovaj modularni dizajn smanjuje troškove nabave tvorničke opreme i inventara za više od 30%, savršeno prilagođavajući se fleksibilnoj proizvodnji mješovitog tijeka višestrukih narudžbi.

2.4 Standardizirati proizvodne procese, smanjiti ovisnost o ručnom iskustvu

Sustav veže koordinatne sustave obratka i parametre kompenzacije alata na standardne palete za trajnu ponovnu upotrebu. Operateri ne trebaju profesionalne vještine pozicioniranja i postavljanja alata, što uvelike snižava prag za troškove nakon operacije i obuku novog osoblja.

Ugrađeni datum air-blow cleaning i provjera nepropusnosti zraka funkcije automatski prepoznaju ostatke željeza na površinama za pozicioniranje i nekvalificirani status stezanja, učinkovito izbjegavajući masovni otpad uzrokovane ljudskom nepažnjom. Potpuno rješava fluktuacije kvalitete uzrokovane rotacijom osoblja i primopredajom smjene, ostvarujući standardizirane, replicirane i stabilne tijekove obrade u 5 osi.

2.5 Rezervna automatizirana sučelja, osnažuju nenadziranu inteligentnu proizvodnju

Tradicionalne strukture učvršćenja ne mogu se mjeriti s opremom za automatizirani utovar i istovar, postajući ključna prepreka inteligentnoj nadogradnji radionica s 5 osi. Standardizirani potezni klin sučelje sustava nulte točke savršeno se prilagođava robotske hvataljke , automatske biblioteke materijala i prijenosne staze, ostvarujući potpuno automatsko prebacivanje paleta.

Višestruke unaprijed podešene palete mogu cirkulirati i hraniti materijale tijekom noći smjene bez nadzora , podržavajući non-stop rezanje strojeva s 5 osi i maksimizirajući proizvodni kapacitet noćne smjene. U međuvremenu, signal statusa stezanja može se povezati sa sustavom upravljanja opremom za praćenje u stvarnom vremenu, pružajući čvrst hardverski temelj za tvornice za nadogradnju s obrade s jednim strojem na Fleksibilni proizvodni sustav (FMS) .

3. udustry Application & On-Site Implementation Benefits

3.1 Precizna proizvodnja kalupa

Široko primjenjiv na injekcijski kalupi , kalupi za štancanje i lijevani kalupi za 5-osnu završnu obradu i čišćenje kutova. Ciklus promjene kalupa skraćuje se s 4 sata na 15 minuta. Unificirana višestruka šupljina datum pozicioniranje optimizira točnost slaganja kalupa, skraćuje cikluse isporuke i produljuje životni vijek kalupa.

3.2 Zrakoplovna precizna obrada

Idealno za visoko precizne dijelove tankih stijenki kao što su strukturne komponente od titana , lopatice turbine i satelitske zagrade . Učinkovito kontrolira steznu deformaciju, osigurava nultu referentnu devijaciju u prijenosu između procesa, stabilno zadovoljava mikronska preciznost standardima i smanjuje gubitke otpadnih dijelova visokovrijednih dijelova.

3.3 Nove komponente energetskih vozila

Prilagodljiv za mješovitu proizvodnju ladice za baterije , kućišta motora i kućišta mjenjača . Podržava brzo prebacivanje različitih modela obradaka, udvostručuje proizvodni kapacitet jedne linije i odgovara karakteristikama brze iteracije i proizvodnje malih serija i više serija novih energetskih vozila.

3.4 3C & Micro Precision dijelovi

Kompaktan mini jedinice nulte točke prilagoditi sićušnim obradcima kao što su AR pribor i komunikacijske šupljine . Oni izbjegavaju smetnje alata, osiguravaju visoko dosljednu točnost dimenzija serije i poboljšavaju ukupnu stopu kvalifikacije proizvoda.

3.5 Opći strojevi i oprema za automatizaciju

Pogodan za preradu komponente reduktora , tijela hidrauličkih ventila i alata za automatizaciju. Jedan set opreme za nultu točku pokriva višestruke specifikacije proizvoda, smanjuje zaostale zalihe inventara i značajno poboljšava učinkovitost isporuke narudžbi.

4. Zaključak

Glavna konkurencija moderne 5-osna obrada više se ne oslanja isključivo na performanse hardvera alatnog stroja. Za većinu tvornica, ključ za probijanje uskog grla profita je eliminacija neučinkovitih veza za stezanje i pozicioniranje i izgradnja skupa visoko preciznih, fleksibilnih i automatiziranih standardnih sustava za pričvršćivanje.

Kao temeljno potporno rješenje za 5-osnu inteligentnu obradu, sustav držača za brzu promjenu nulte točke pomaže tvrtkama u postizanju sveobuhvatnih nadogradnji u četiri dimenzije:

• Nadogradnja učinkovitosti : Uklonite nevažeću postavku i vrijeme postavljanja alata, znatno poboljšajte iskorištenje stroja i OEE;
• Stabilizacija kvalitete : Objedinite cijeli proces datum mjerila, eliminirati kumulativne pogreške i stabilizirati prinos skupne obrade;
• Smanjenje troškova : Smanjite troškove nabave učvršćenja, gubitke otpadaka obratka i troškove ručnog osposobljavanja;
• utelligent Empowerment : Ostvarite standardiziranu proizvodnju bez ljudske posade, rezervirajte sučelja za naknadne nadogradnje FMS inteligentne proizvodne linije.

u the increasingly competitive precision machining industry, iterative upgrading of fixturing processes has become the core breakthrough for factories to build differentiated competitiveness in efficiency, quality and cost.
