Sustav stezanja nulte točke osmerokutnog konusa | CNC tokarilica Fleksibilna nadogradnja strojne obrade i rješenje za kućno držanje

Uvod

Mješovita proizvodnja velikih količina i malih serija postala je glavni način rada u modernoj strojnoj industriji. CNC horizontalni tokarilice i tokarski centri obično se suočavaju s tipičnim ograničenjima radnog tijeka, uključujući zamorno mijenjanje učvršćenja, dugotrajno ručno poravnanje, nestabilnu preciznost stezanja, nedosljedne referentne vrijednosti u radnim postupcima i nisku kompatibilnost s automatiziranim proizvodnim linijama.
Tradicionalna rješenja za stezanje stezne glave zahtijevaju 20 do 40 minuta za jednu zamjenu učvršćenja, što rezultira nedovoljnom učinkovitošću rada stroja. Tankostijeni i precizni obradaci često pate od stezne deformacije i loše konzistencije dimenzija, ograničavajući stabilnu automatiziranu masovnu proizvodnju i obradu bez nadzora.
Kako bi riješio ova uobičajena industrijska uska grla, SET je neovisno razvio namjenski osmerokutni sustav stezanja s nultom točkom za horizontalnu obradu na tokarilici. S dvostranim osmerokutnim ograničenim pozicioniranjem, univerzalnim modularnim sučeljima, inteligentnim funkcijama detekcije i automatskog čišćenja, kao i strukturama visoke čvrstoće za velika opterećenja, sustav pruža standardizirana, visoko precizna i brzo izmjenjiva fleksibilna rješenja držanja. Služi kao pouzdana domaća alternativa uvezenim vrhunskim uređajima, široko primjenjiva u automobilskoj industriji, zrakoplovstvu, preciznim strojevima i drugim scenarijima strojne obrade visokih standarda.

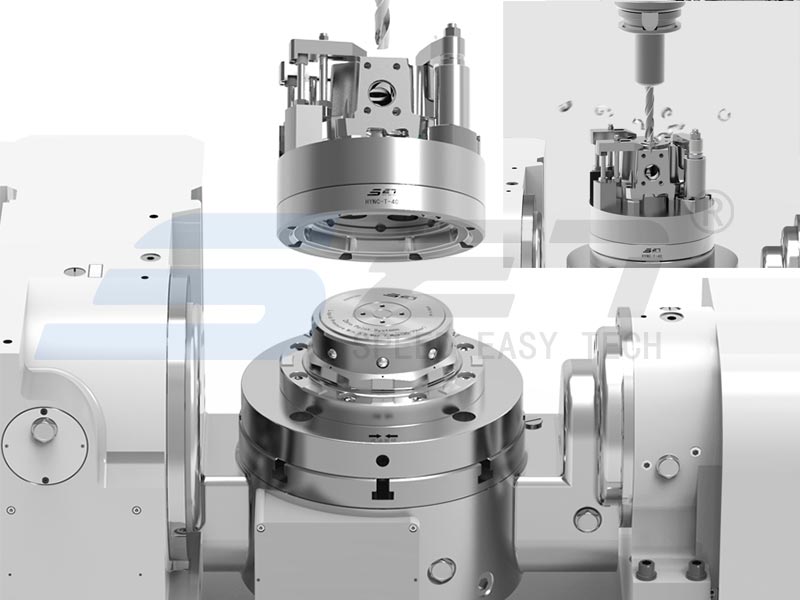

CNC Lathe Flexible Machining Upgrade

1. Osnovna ograničenja tradicionalnog horizontalnog stezanja tokarilice

Konvencionalnim ručnim, hidrauličnim i pneumatskim split uređajima nedostaju jedinstveni referentni standardi i strukture koje se brzo mijenjaju, što dovodi do slabe prilagodljivosti za fleksibilnu mješovitu proizvodnju. Pet tipičnih izazova obrade sažeti su kako slijedi:
Niska učinkovitost prebacivanja i nedovoljna iskorištenost stroja
Tradicionalna zamjena učvršćenja uključuje ponovljeno rastavljanje, ručno podešavanje indikatora s brojčanikom i ponovno postavljanje alata. Svaki proces promjene traje 20 do 40 minuta, zauzimajući efektivno vrijeme rezanja tijekom čestih promjena modela. Većina radionica za strojnu obradu održava stope iskorištenja strojeva ispod 60% pod uobičajenim načinima stezanja.
Visoka ovisnost o ručnom i nestabilna preciznost serije
Kvaliteta stezanja i pozicioniranja uvelike se oslanja na ručnu kalibraciju, što neizbježno dovodi do ljudskih pogrešaka. Dijelovi osovine s tankim stijenkama i precizne komponente diska skloni su stezanju deformacije, što rezultira raštrkanim dimenzijama šarže i relativno visokim stopama kvarova.
Referentni pomak i akumulirane pogreške kroz procedure
Radni dijelovi zahtijevaju ponovljeno stezanje i pozicioniranje tijekom prijenosa s više stanica. Kontinuirano odstupanje od referentne vrijednosti uzrokuje superponirane pogreške obrade, ne ispunjavajući zahtjeve preciznosti za kontinuiranu visokopreciznu obradu.
Neuniverzalna sučelja koja ograničavaju automatsku nadogradnju
Tradicionalna oprema usvaja nestandardne strukture pristajanja bez integriranih funkcija čišćenja i detekcije sjedala, što otežava usklađivanje robotskih sustava za utovar i istovar i blokira realizaciju inteligentne proizvodnje bez nadzora.
Nedovoljna krutost stezanja za obradu s velikim opterećenjem
Konvencionalna učvršćenja imaju jednostavne strukture ograničenja s ograničenom otpornošću na smicanje. Radni dijelovi su skloni vibracijama i laganom pomaku tijekom teškog uklanjanja zaliha, smanjujući ukupnu stabilnost strojne obrade.

2. Struktura sustava i princip rada

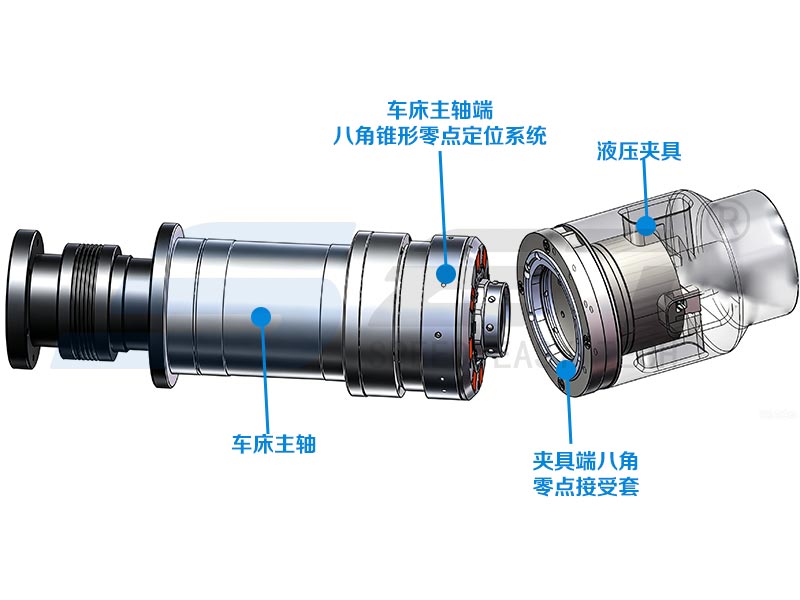

Prilagođen za 8-10 inčne vodoravne stezne glave za tokarilice, SET osmerokutni sustav stezanja s nultom točkom konusa sastoji se od steznog aktuatora na kraju vretena i prihvatne čahure na kraju učvršćenja, kompatibilnog s hidrauličnim, ručnim i pneumatskim standardnim učvršćenjima za stezne glave.

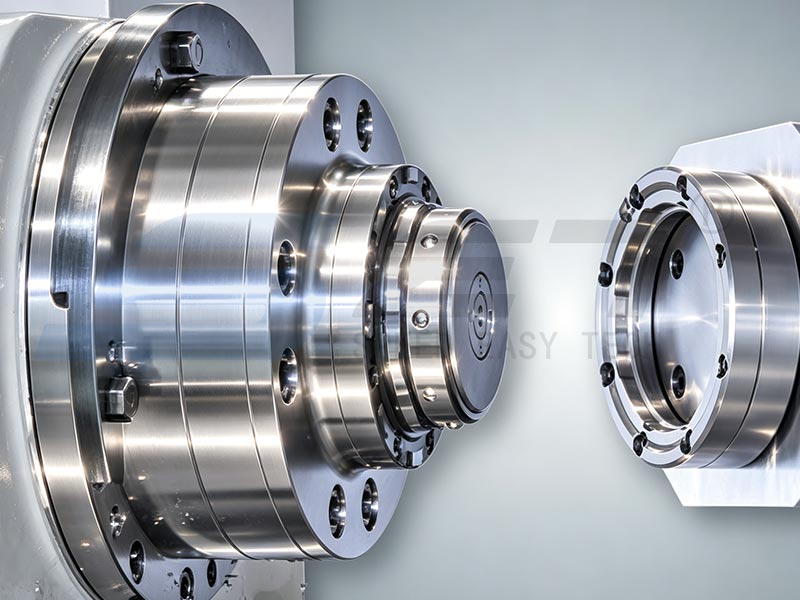

Stezni aktuator je fiksiran na vretenu stroja, dok je prihvatna čahura integrirana na čeonoj strani učvršćenja. Pokretan vučnom šipkom vretena tokarilice, sustav ostvaruje automatsko otvaranje, zatvaranje i precizno stezanje bez ručnog podešavanja, podržavajući brzu izmjenu različitih tipova učvršćenja.
Jezgra jedinice usvaja osmerokutnu konusnu samocentrirajuću dvostranu strukturu ograničenja. Dizajn ograničenja pristajanja na više površina poboljšava otpornost na smicanje i uvelike povećava krutost pozicioniranja i radnu stabilnost. Optimiziranjem promjera klina za povlačenje i strukture prijenosa sile klipa, čelične kuglice s unutarnjim zaključavanjem proizvode jednoliku i stabilnu silu stezanja kako bi se osigurala visokoprecizna i kruta izvedba pozicioniranja.
Opremljen povlačnim klinovima s indeksiranim provrtom, sustav podržava ugradnju dugih i ultravisokih radnih komada ugrađenih u steznu glavu. Učinkovito rješava probleme nestabilnog stezanja za komponente posebnog oblika i prilagođava se zahtjevima obrade s velikim hodom i visokom krutošću.

3. Osnovne tehničke prednosti

3.1 Točnost pozicioniranja na razini mikrona uz vrhunsku krutost i stabilnost

Kombinirajući osmerokutno konusno samocentriranje i dvostruka ograničenja zaključavanja čelične kuglice u više točaka, sustav pruža stabilnu točnost ponavljanja pozicioniranja unutar 0,005 mm, eliminirajući pogreške ručnog poravnanja i akumulirana odstupanja od ponovljenih postupaka stezanja.
Dvostrana stezna struktura pruža snažan otpor na smicanje, održavajući stabilan status stezanja bez vibracija ili pomaka tijekom teškog rezanja. Potpuno se prilagođava scenarijima visoke preciznosti i obrade s velikim opterećenjem, uključujući dijelove tankih stijenki u zrakoplovstvu, precizne komponente vratila i teške otkovke.

CNC Lathe Flexible Machining Upgrade

3.2 Univerzalno standardno sučelje za brzu promjenu na razini minute

Jedinstveno sučelje univerzalnog učvršćenja kompatibilno je s cijelom serijom učvršćenja horizontalnih steznih glava za tokarilice. Za brzu promjenu učvršćenja nisu potrebne modifikacije alatnog stroja. Sustav podržava offline predpodešavanje, zahtijevajući samo jednostavno spajanje i zaključavanje alatnih strojeva.
Vrijeme izmjene jednog učvršćenja skraćeno je na 1-3 minute, učinkovito smanjujući vrijeme mirovanja stroja i značajno poboljšavajući proizvodnu fleksibilnost za višestruku mješovitu serijsku proizvodnju.

3.3 Inteligentna detekcija i čišćenje puhanjem zraka za proizvodnju bez ljudske posade

Ugrađeni senzori za otkrivanje nepropusnosti zraka nadziru status učvršćenja i zaključavanja u stvarnom vremenu, učinkovito izbjegavajući rizike nepotpunog stezanja i labavog stezanja. Integrirana struktura za čišćenje puhanjem zraka automatski uklanja komadiće željeza i prašinu s površina za pozicioniranje, sprječavajući precizno odstupanje uzrokovano zaostalim onečišćenjima.
Sustav podržava 24-satnu kontinuiranu obradu bez nadzora i besprijekorno pristajanje s opremom za automatizirani utovar i istovar, postavljajući čvrste temelje za inteligentne radionice bez svjetla.

3.4 Pojačana konstrukcija za teške uvjete rada za dugoročnu proizvodnju visokog intenziteta

Optimizirane posebno za okruženja za rezanje teških metala, komponente nosive jezgre strukturno su nadograđene s povećanom otpornošću na udarce i otpornošću na zamor. Sustav podržava milijune stabilnih ciklusa zaključavanja, održavajući stabilne strukturne performanse i dosljednu preciznost tijekom dugotrajne kontinuirane proizvodnje s visokim opterećenjem.

3.5 Unified Benchmark sustav za međuprocesni fleksibilni prijenos

Sustav integrira referentne vrijednosti strojne obrade, kalibracije i inspekcije u jedinstveni standard. Radni komadi mogu cirkulirati kroz različitu opremu i radne postupke bez ponovnog pozicioniranja, eliminirajući akumulirane pogreške obrade.
Učinkovito kontrolira deformaciju stezanja izratka tankih stijenki i osigurava dosljednu točnost dimenzija serije, razbijajući izolirane proizvodne prepreke jednog procesa i prilagođavajući se fleksibilnim rasporedima proizvodne trake.

CNC Lathe Flexible Machining Upgrade

4. Mjerljive prednosti primjene na licu mjesta

Podaci o praktičnoj radioničkoj primjeni potvrđuju sveobuhvatnu optimizaciju proizvodnje nakon usvajanja SET osmerokutnog sustava stezanja s nultom točkom konusa:
Poboljšana učinkovitost prebacivanja i iskorištenost stroja
Postupci ručnog poravnanja i postavljanja alata su eliminirani, smanjujući pomoćno vrijeme koje nije potrebno za rezanje za više od 90%. Prosječna stopa iskorištenosti strojeva raste iznad 85%, s ukupnim proizvodnim kapacitetom radionice povećanom za 30% do 55%.
Stabilna preciznost obrade i smanjena stopa kvarova
Ponovljeno pozicioniranje na mikronskoj razini izbjegava ručne pogreške i optimizira kontrolu deformacije stezanja. Konzistentnost dimenzija šaržnih izradaka znatno je poboljšana, smanjujući stope kvarova u radionici za više od 50%.
Kompatibilnost s automatizacijom podržava proizvodnju bez svjetla
Standardizirana sučelja odgovaraju robotskim rukama i AGV sustavima za automatsko rukovanje, ostvarujući potpunu automatizaciju procesa prebacivanja učvršćenja, stezanja obratka i kontinuirane strojne obrade. Ulaganje ručnog rada smanjeno je za više od 40%, podržavajući stabilnu 24-satnu proizvodnju tokarenja bez nadzora.
Isplativa domaća alternativa optimizira dugoročne troškove proizvodnje
Sustav služi kao praktična zamjena za vrhunsku uvezenu opremu, s nižim troškovima nabave, kraćim ciklusom isporuke i praktičnim održavanjem nakon prodaje. Modularne komponente daju dug životni vijek, učinkovito smanjujući prosječne operativne troškove i skraćujući cikluse povrata projekta.

5. Kompatibilnost aplikacija u cijelom scenariju

Kompatibilna oprema

Prikladno za CNC vodoravne tokarilice sa steznom glavom od 8–10 inča, vodoravne tokarilice s 4 osi, kompozitne centre za struganje i vodoravne tokarilice za teške uvjete rada. Podržava predinstalaciju na novu opremu i tehničku naknadnu ugradnju starih alatnih strojeva bez opsežnih modifikacija ležaja.

Kompatibilni obradaci i načini proizvodnje

Primjenjivo na različite precizne rotacijske dijelove, uključujući komponente osovine, dijelove diska, strukturne dijelove tankih stijenki u zrakoplovstvu, kućišta mjenjača i vretena motora. Pokriva prilagođenu obradu jednog komada, malu i srednju mješovitu serijsku proizvodnju i scenarije standardizirane masovne proizvodnje.

6. Zaključak i izgledi industrije

Srž fleksibilne proizvodne nadogradnje horizontalnih tokarilica leži u standardiziranoj i preciznoj rekonstrukciji mjerila stezanja obratka. SET osmerokutni sustav stezanja s nultom točkom konusa rješava tipične industrijske bolne točke, uključujući sporu promjenu, nestabilnu preciznost, nedovoljnu krutost stezanja i slabu prilagodljivost automatizacije kroz četiri osnovne prednosti: osmerokutno dvostrano pozicioniranje ograničenja, univerzalno sučelje za brzu promjenu, inteligentne prilagodljive funkcije i strukturu visoke krutosti za velika opterećenja, postižući pouzdanu domaću zamjenu za vrhunske uvozne učvršćenja.
Usprkos industrijskom trendu proizvodnje više varijanti i kratkih isporuka, standardizirani učvršćivači s brzom izmjenom nulte točke postali su neophodna prateća oprema za moderne vodoravne proizvodne linije tokarilica. Rješenje pomaže poduzećima koja se bave strojnom obradom da fleksibilno odgovore na fluktuirajuće zahtjeve narudžbi, poboljšaju automatizaciju radionica i razine digitalizacije te izgrade stabilne dugoročne konkurentske prednosti u preciznoj inteligentnoj proizvodnji.
Poduzeća sa zahtjevima za nadogradnjom učvršćenja tokarilice mogu se posavjetovati s tehničkim timom SET-a za prilagođena rješenja držača nulte točke usklađena s određenim modelima opreme, specifikacijama obratka i načinima proizvodnje.
