Rješenje za brzo mijenjanje držača Zero Point za vodoravne bušilne glodalice za teške uvjete rada

Uvod

Horizontalne bušilice bitna su oprema za obradu dubokih rupa i preciznu obradu šupljina u industriji proizvodnje teških kalupa. Unatoč tome, većina tvornica kalupa suočava se s dosljednim ograničenjima obrade uzrokovanim tradicionalnim metodama stezanja, uključujući dugotrajno postavljanje obratka, nedosljednu točnost ručnog poravnanja, neučinkovitu promjenu serije i nestabilno pozicioniranje velikih i teških komponenti kalupa.
Suzhou SET Industrial Equipment System Co., Ltd. (SET) specijaliziran je za istraživanje i razvoj i proizvodnju industrijskih sustava za pozicioniranje nulte točke. Kako bi riješio uobičajene bolne točke u obradi bušenjem u teškim kalupima, SET je razvio namjensko rješenje za držanje nulte točke s brzom izmjenom za horizontalne bušilice. S preciznošću ponavljanja pozicioniranja na razini mikrona i krutom strukturom zaključavanja za velika opterećenja, sustav učinkovito poboljšava stabilnost i učinkovitost teške strojne obrade kalupa, pomažući proizvođačima kalupa u postizanju fleksibilnih i visokoučinkovitih proizvodnih tijekova.

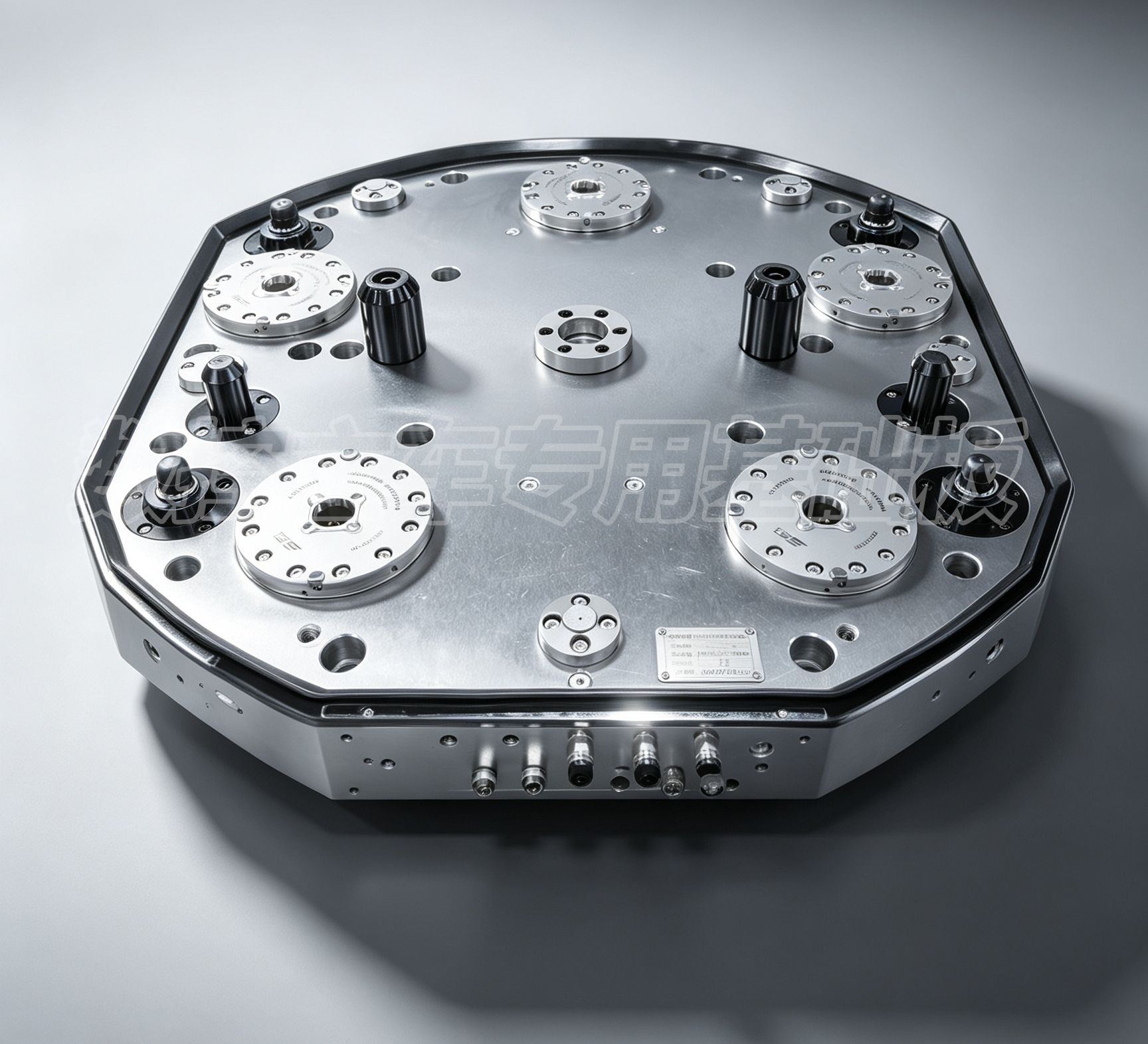

zero point positioning system

1. Izazovi u industriji: ključna ograničenja kod strojne obrade horizontalnog bušenja u teškim kalupima

Teški kalupi, uključujući kalupe za automobilske ploče, velike kalupe za injekcijsko ubrizgavanje i kalupe za tlačno lijevanje, karakteriziraju prevelike dimenzije, velika težina, strogi zahtjevi za preciznošću i značajke proizvodnje velike količine mješavine i male količine. Tradicionalne metode stezanja i pozicioniranja stvaraju višestruka ograničenja obrade za operacije horizontalnog bušenja:
Niska učinkovitost stezanja : Operatori obično troše 2 do 3 sata na poravnavanje indikatora brojčanika i podešavanje pritisne ploče tijekom zamjene obratka. Produljeno vrijeme mirovanja stroja uvelike smanjuje ukupnu učinkovitost opreme, pri čemu većina radionica održava iskorištenje stroja ispod 50%.
Nestabilna ponovljivost pozicioniranja : Rezultati ručnog poravnanja razlikuju se ovisno o iskustvu operatera, često proizvodeći odstupanja u pozicioniranju iznad 0,02 mm. Takve nedosljednosti lako uzrokuju probleme izvan tolerancije u koaksijalnosti dubokog bušenja i točnosti položaja šupljine, povećavajući omjere otpada i prerade.
Vibracija obratka i pomicanje pri teškom rezanju : Uobičajeno stezanje tlačne ploče osigurava raspršenu silu držanja. Tijekom teškog uklanjanja zaliha, veliki obradaci kalupa imaju tendenciju vibrirati ili se lagano pomicati, što dovodi do loše kvalitete završne obrade površine i ubrzanog trošenja alata.
Slaba fleksibilnost proizvodnje : Prebacivanje između različitih vrsta kalupa često zahtijeva ponovno podešavanje učvršćenja i ponovno kalibriranje referentne vrijednosti. Tradicionalni tijek rada ne može se u potpunosti prilagoditi zahtjevima za brzu isporuku za narudžbe kalupa s više vrsta i malih serija.

2. Prednosti rješenja: Tehničke značajke SET sustava za pozicioniranje nulte točke

Sustav stezanja SET nulte točke visoko je precizno modularno rješenje za brzu izmjenu držača razvijeno za teške CNC alatne strojeve. Glavni model LQNCZ-20-K strukturno je optimiziran za okruženja rezanja s velikim opterećenjem, integrirajući precizno pozicioniranje, kruto zaključavanje, radnu detekciju i potpunu zaštitu od kontaminacije kako bi savršeno odgovarao uvjetima obrade u vodoravnoj bušilici.

2.1 Ponavljanje pozicioniranja na razini mikrona eliminira pogreške ručne usporedbe

Usvajajući stožastu samocentrirajuću i trosmjernu strukturu zaključavanja čelične kugle, SET sustav nulte točke pruža stabilnu ponovljenu točnost pozicioniranja unutar 0,005 mm, učinkovito minimizirajući pogreške uzrokovane ručnim podešavanjem brojčanika.
Nakon što se učvršćenja ili obradaci prvi put kalibriraju, palete mogu slobodno cirkulirati između alatnih strojeva i offline unaprijed postavljenih stanica bez ponovnog poravnavanja. Jedinstvena mjerila za pozicioniranje osiguravaju dosljednu točnost dimenzija u višeprocesnim i višestrojnim proizvodnim postupcima.

2.2 Kruto zaključavanje za velika opterećenja za stabilnu obradu velikih kalupa

Svaki LQNCZ-20-K lokator nulte točke pruža standardnu silu stezanja od 17 kN sa sekundarnom potporom za povećanje tlaka. Strukturni dizajn eliminira radijalni zazor u teškim uvjetima rezanja, pružajući snažnu otpornost na vibracije strojne obrade i udarce rezanja.
Sve jedinice za pozicioniranje imaju potpuno zatvoreno kućište i kompletne strukture za brtvljenje, učinkovito izolirajući komadiće željeza, tekućinu za rezanje i kontaminante iz radionice. Sustav održava pouzdane performanse kroz milijune radnih ciklusa u surovim vlažnim okruženjima obrade.

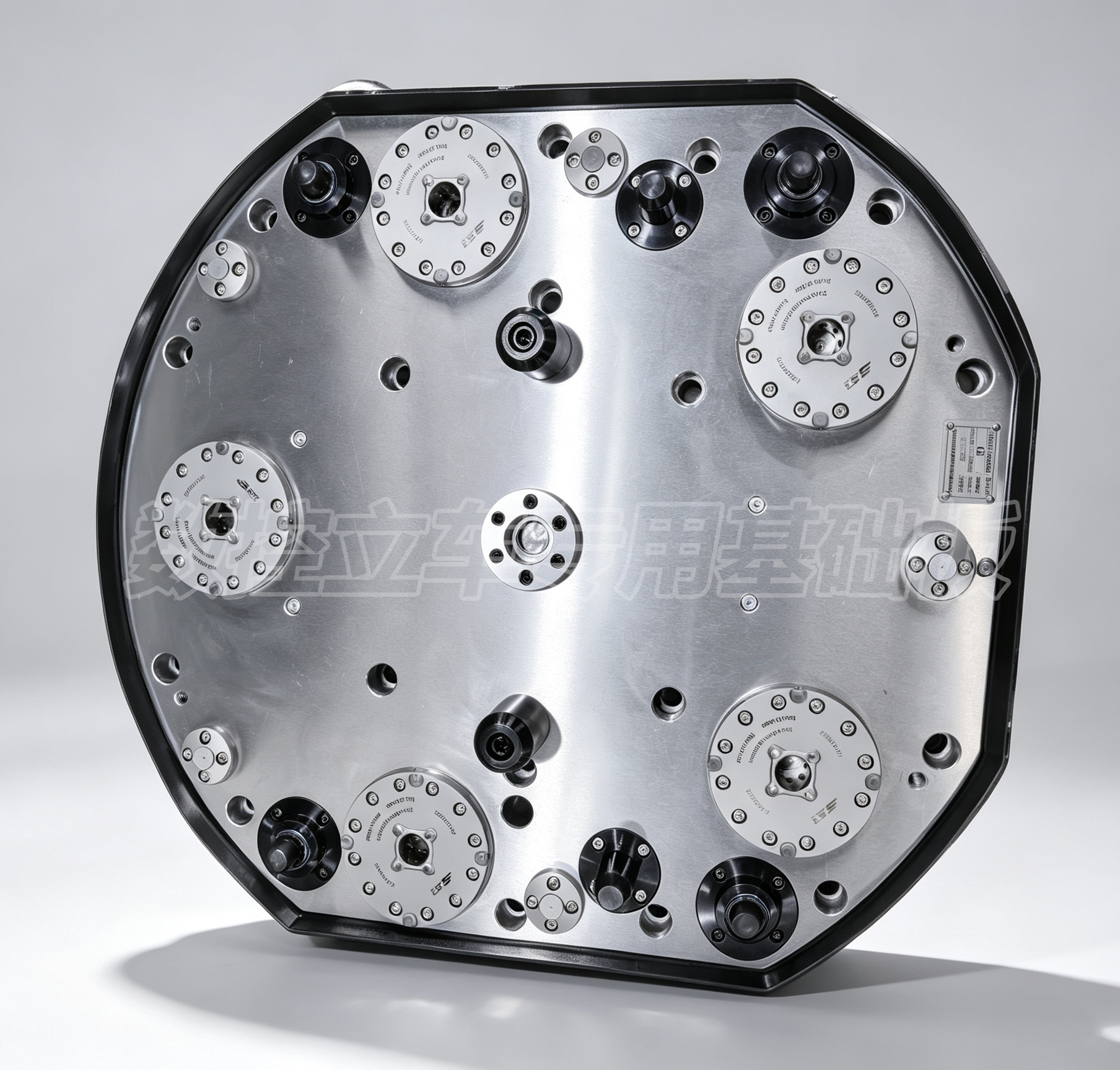

zero point positioning system

2.3 Brza promjena druge razine uvelike poboljšava učinkovitost postavljanja

Usklađeno s SET paletama nulte točke i osnovnim pločama s T-utorom, rješenje podržava potpuno izvanmrežno prednamještanje obratka i stezanje izvan stroja. Alatni strojevi više ne miruju tijekom zamjene učvršćenja i podešavanja izratka.
Vrijeme izmjene izratka smanjeno je s tradicionalnih 2 sata ručnog stezanja na manje od 10 sekundi zamjene palete s nultom točkom. Podaci o primjeni na licu mjesta pokazuju približno 90% smanjenja vremena stezanja i poboljšanu stopu iskorištenja stroja iznad 90%.

2.4 Inteligentno otkrivanje i automatsko čišćenje smanjuju operativne rizike

Svaki lokator nulte točke opremljen je modulima za detekciju statusa stezanja i nadzor nepropusnosti zraka. Sustav pokreće signale upozorenja ako je montaža palete nepotpuna, čime se učinkovito izbjegava neuspjeh u pozicioniranju uzrokovan zaostalim strugotinama ili stranim česticama.
Ugrađene središnje strukture za puhanje zraka automatski čiste kontaktne površine za pozicioniranje prije postavljanja palete, osiguravajući stabilnu i dosljednu preciznost tijekom kontinuiranih ciklusa šaržne obrade.

3. Modularni sastav rješenja za horizontalne bušilice

SET pruža kompletan modularni sustav držanja nulte točke prilagođen za horizontalnu obradu bušenja u teškim kalupima. Cijeli set komponenti kompatibilan je s većinom uobičajenih CNC horizontalnih bušilica i horizontalnih obradnih centara na tržištu.

3.1 Konfiguracija osnovne komponente

SET Zero Point Base Plate : Prilagođeno za strojne radne stolove s T-utorima s visokom preciznošću ravnosti, služeći kao jedinstveni nosač referentne vrijednosti za pozicioniranje.
SET LQNCZ-20-K Lokator nulte točke : Potpuno zatvorena jedinica za pozicioniranje teškog tereta s integriranim sučeljem za čišćenje puhanjem zraka i detekcijom signala.
SET Paleta nulte točke : Ojačana strukturna paleta za ugradnju u teške kalupe, s unaprijed montiranim klinovima za pozicioniranje za brzo i točno pristajanje.
SET klinova za pozicioniranje : Očvrsli vučni vijci visoke čvrstoće koji precizno surađuju s lokatorima nulte točke kako bi se osigurao ravnomjeran prijenos sile zaključavanja.
SET Izvanmrežna stanica za prethodno postavljanje : Neovisan radni stol izvan stroja za stezanje kalupa, poravnanje i pregled bez zauzimanja vremena strojne obrade.

3.2 Primjenjivi scenariji obrade

● Teške vrste plijesni : Kalupi za automobilske poklopce, veliki kalupi za brizganje, kalupi za tlačno lijevanje
● Postupci strojne obrade : Duboko bušenje rupa, precizno glodanje šupljina, 5-strana obrada, višeprocesna kompozitna obrada
● Načini proizvodnje : Visoko miješana proizvodnja male količine, fleksibilne proizvodne ćelije, robotizirana nadogradnja za utovar i istovar

4. Standardni tijek rada u 4 koraka za učinkovitu obradu

SET sustav za pozicioniranje nulte točke karakterizira jednostavan i standardiziran rad, koji zahtijeva minimalnu profesionalnu obuku za operatere u radionici. Cijeli proces rada pojednostavljen je u četiri koraka:
Kalibracija mjerila : Pričvrstite osnovnu ploču nulte točke na radni stol vodoravne bušilice i dovršite jednokratnu kalibraciju koordinate kako biste uspostavili stabilnu jedinstvenu referentnu vrijednost obrade.
Izvanmrežno stezanje obratka : Instalirajte i popravite teške kalupe na palete s nultom točkom na offline unaprijed postavljenoj stanici, dovršite poravnanje i preciznu inspekciju izvan stroja.
Brzo spajanje paleta : Podignite unaprijed postavljenu paletu na radni stol stroja, poravnajte klinove za povlačenje s lokatorima i dovršite automatsko zaključavanje unutar 10 sekundi.
Kontinuirani proizvodni ciklus : Otpustite tlak zraka da otključate palete nakon što je strojna obrada dovršena, zamijenite ih novim unaprijed podešenim paletama i održavajte kontinuirani rad stroja bez zastoja.

5. Praktične proizvodne prednosti i poboljšanje podataka

Slučajevi masovne primjene na licu mjesta u radionicama za proizvodnju kalupa potvrdili su sveobuhvatna poboljšanja učinkovitosti, preciznosti i troškova proizvodnje nakon usvajanja sustava brze izmjene SET zero point.

5.1 Poboljšanje učinkovitosti

Vrijeme postavljanja obratka skraćeno je s 2 sata ručnog rada na unutar 10 sekundi. Stopa iskorištenosti stroja raste s prosječnih 50% na preko 90%. Ciklus promjene serije kalupa uvelike je optimiziran od poludnevnog ručnog podešavanja do približno 5-minutne zamjene palete.

5.2 Nadogradnja precizne stabilnosti

Ponovljena točnost pozicioniranja optimizirana je od tradicionalnog ručnog poravnanja od ±0,02 mm do stabilnog pozicioniranja sustava od ±0,005 mm. Otpad kalupa u radionici i stope prerade smanjene su s 5% na ispod 0,5%. Koaksijalnost bušenja dubokih rupa može se postojano kontrolirati unutar 0,01 mm, ispunjavajući visokostandardne zahtjeve precizne proizvodnje kalupa.

5.3 Smanjenje troškova proizvodnje

Sustav smanjuje otprilike 95% radnih sati ručnog poravnanja i podešavanja učvršćenja, dopuštajući jednom operateru da upravlja s više alatnih strojeva istovremeno. Stabilna krutost stezanja smanjuje vibracije obratka tijekom teškog rezanja, smanjujući trošenje alata za oko 30% i produžujući radni vijek alata. Potpuno zatvorena izdržljiva struktura proširuje servisni ciklus učvršćenja do milijuna operacija, smanjujući dugoročno održavanje opreme i troškove zamjene učvršćenja.

6. Marka i snaga proizvodnje

Suzhou SET Industrial Equipment System Co., Ltd. fokusirao se na sustav pozicioniranja nulte točke i istraživanje i razvoj i proizvodnju brzo-izmjenjivih uređaja više od deset godina, podržavajući potpuno neovisnu proizvodnju i strogu kontrolu kvalitete bez eksternalizacije OEM obrade.
● Opremljeni profesionalnom proizvodnom bazom u Suzhouu i laboratorijem za precizno ispitivanje konstantne temperature, svi proizvodi prolaze kroz tri kruga precizne kalibracije prije isporuke.
● Posjeduje neovisna prava intelektualnog vlasništva i patentirane tehnologije u konusnim samozaključavajućim i punim brtvenim strukturama protiv krhotina, održavajući stabilnu tehničku konkurentnost u polju industrijskog držanja.
●  Opslužuje više od 400 poduzeća za proizvodnju kalupa, sa stabilnim stalnim prepoznavanjem kupaca i dugoročnim sudjelovanjem na profesionalnim industrijskim izložbama kao što je CCMT.
● Pruža lokalizirane usluge na jednom mjestu uključujući prilagođeni dizajn rješenja, instalaciju na licu mjesta, tehničku obuku i dugoročnu podršku nakon prodaje.

7. Zaključak

Neučinkovito ručno stezanje i nestabilno pozicioniranje glavni su čimbenici koji ograničavaju produktivnost i preciznost kod strojne obrade horizontalnog bušenja u teškim kalupima. Rješenje SET držača za brzu izmjenu nulte točke učinkovito rješava bolne točke tradicionalne obrade kroz stabilno ponovljeno pozicioniranje od 0,005 mm, kruto zaključavanje za velika opterećenja, promjenu palete druge razine i inteligentnu zaštitu od kontaminacije.
Sustav pomaže proizvođačima kalupa smanjiti troškove proizvodnje, stabilizirati kvalitetu strojne obrade, poboljšati učinkovitost rada opreme i ostvariti fleksibilnu nadogradnju proizvodnje. Od tradicionalnog ručnog poravnanja do modernog izvanmrežnog predpodešavanja i brze izmjene paleta, SET pruža pouzdana i isplativa rješenja za pozicioniranje nulte točke za obradu horizontalnog bušenja u teškim kalupima, podržavajući visokokvalitetni razvoj industrije precizne proizvodnje.
Poduzeća koja planiraju nadogradnju učvršćenja glodalice za horizontalno bušenje mogu se posavjetovati s tehničkim timom SET-a o vrsti stroja, veličini izratka, opterećenju obrade i zahtjevima za automatizaciju kako bi dobili prilagođena konfiguracijska rješenja držanja nulte točke.
